Elektronika wagowa
Termin elektronika wagowa odnosi się do produktów, które analizują sygnały z czujników wagowych lub przekazują bądź wyświetlają wyniki pomiarów/wartości masy z wag. Za pomocą elektroniki wagowej można kalibrować wyniki pomiarów oraz, w razie potrzeby, ponownie je kalibrować (co nazywane jest również regulacją).

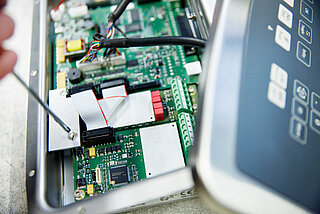

Minebea Intec posiada szeroką ofertę elektroniki wagowej, która oferuje optymalne rozwiązania dla każdego zastosowania. Oferta obejmuje proste przetworniki wagowe, które niezawodnie przetwarzają precyzyjne wartości masy z wag silosowych i zbiornikowych, wskaźniki procesowe i wagowe, które szybko i dokładnie wyświetlają wartości masy, oraz kontrolery wagowe, które oprócz licznych interfejsów i opcji oferują również możliwość samodzielnego programowania aplikacji. Elektronika wagowa jest podłączana bezpośrednio lub za pośrednictwem skrzynek przyłączeniowych do czujników wagowych lub platformy wagowej. Ponadto do jednego urządzenia elektroniki wagowej można podłączyć kilka wag.
Jakie są obszary zastosowań elektroniki wagowej?
Elektronika wagowa jest stosowana w różnych gałęziach przemysłu w celu zapewnienia niezawodnej oceny sygnału z czujników wagowych lub wag przemysłowych. W zależności od zastosowania zalecany jest inny produkt: Przetworniki wagowe często przetwarzają tylko sygnały z analogowych lub cyfrowych czujników wagowych, a dzięki swojej kompaktowej konstrukcji zapewniają łatwą integrację z istniejącymi systemami produkcyjnymi. Niektóre przetworniki są wyposażone w prosty wyświetlacz, na którym wyświetlane są wartości masy i który służy do monitorowania stanu na miejscu. Przykładem jest przetwornik CSD-92, który może być instalowany na szynach DIN w celu zaoszczędzenia miejsca i pomimo niewielkich wymiarów oferuje wyświetlacz ciekłokrystaliczny FSTN, który można dowolnie konfigurować.
Z kolei wskaźniki procesowe lub wagowe to urządzenia umożliwiające wygodne, cyfrowe wyświetlanie wartości masy. Wskaźniki mogą być również wykorzystywane do sterowania wieloma aplikacjami, takimi jak napełnianie, liczenie i ważenie kontrolne. Konfiguracja modeli jest łatwa dzięki nowoczesnej elektronice: wskaźniki procesowe, takie jak X3, można konfigurować zdalnie za pośrednictwem zintegrowanej strony internetowej. Funkcje takie jak inteligentna kalibracja umożliwiają przeprowadzenie regulacji całkowicie bez użycia odważników. X3 gwarantuje również niezawodne i szybkie przetwarzanie wartości masy z liczbą kroków do 120 000.

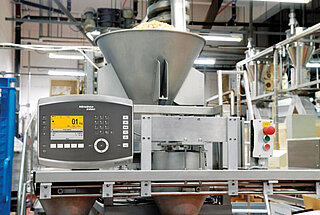

Z kolei kontrolery wagowe oferują nie tylko wygodny wyświetlacz, liczne opcje połączeń za pomocą interfejsów, takich jak TCP/IP, ModBus TCP, ProfibusDP lub Ethernet/IP oraz cyfrowe i analogowe wejścia i wyjścia, lecz także idealnie nadają się do sterowania lub automatyzacji złożonych procesów ważenia. Użytkownicy mogą również samodzielnie programować sterownik za pomocą języka programowania IEC61131 i optymalnie dostosować jego zastosowanie do potrzeb. Jako urządzenie wielofunkcyjne Maxxis 5 oferuje już sześć wstępnie zainstalowanych aplikacji, dzięki czemu po dostawie można go zintegrować bezpośrednio z procesami.
Do jakich zastosowań nadaje się elektronika wagowa?

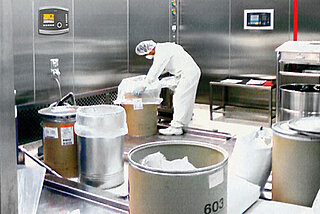

Podobnie jak w przypadku czujników wagowych, elektronika wagowa może być wykorzystywana do standardowych zadań, takich jak ważenie, napełnianie i dozowanie, a także do sprawdzania ilości napełnienia. Produkty te zapewniają bezpieczne i niezawodne przetwarzanie wyników ważenia w przypadku ważenia pojemników i silosów w przemyśle spożywczym i napojów, farmaceutycznym, chemicznym, rolniczym i materiałów budowlanych. W przypadku wag stołowych i podłogowych, produkty takie jak Midrics lub Combics stanowią idealny wybór kompaktowych wyświetlaczy i jednostek sterujących ze zintegrowaną oceną.
Elektronika wagowa odgrywa również ważną rolę w ważeniu pojazdów, np. w przypadku czujnika wagowego Inteco PR 6203 z Connexx jako unowocześnieniem cyfrowym. Podczas gdy czujniki wagowe są zainstalowane w kanale, korzystne jest wykrywanie ewentualnych błędów i awarii w podłączonym terminalu wagowym. Dzięki temu w przypadku błędów lub nieprawidłowego działania czujników wagowych wskaźnik pokazuje, którego czujnika dotyczy problem.
Jakie są ważne cechy terminali wagowych?

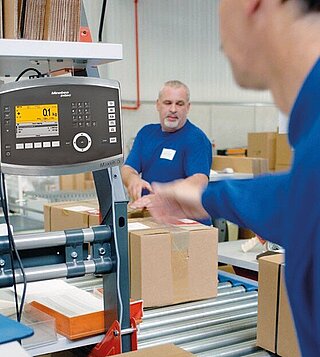

W przypadku elektroniki wagowej szczególnie istotną kwestią jest łatwość obsługi: użytkownik musi intuicyjnie rozumieć elementy interfejsu użytkownika, aby móc obsługiwać system. Ponadto wyświetlacz terminala wagowego musi być przejrzyście rozmieszczony, tak aby wszystkie istotne informacje były widoczne na pierwszy rzut oka. Rozwiązania Minebea Intec są bardzo dobre dzięki kontrastowym wyświetlaczom LCD z podświetleniem dla lepszej czytelności lub wbudowanym sygnalizatorom świetlnym Hi-Lo-Go do zastosowań kontrolnych. Produkty takie jak terminal wagowy Maxxis 5 idą nawet o krok dalej i oferują zintegrowaną funkcję pomocy w obsłudze. Na wyświetlaczu terminala można jednym rzutem oka odczytać wszystkie informacje dotyczące takich aplikacji, jak liczenie, ważenie kontrolne lub obliczanie średniej.
Oprócz obsługi ważna jest również kwestia opcji interfejsu, ponieważ elektronika wagowa może wymagać komunikacji z innymi urządzeniami i systemami. W tym przypadku ważne jest określenie, jaki interfejs jest wymagany: Od interfejsów szeregowych, interfejsów USB, Ethernet TCP/IP, ModBus TCP, do Profibus DP, DeviceNet, ProfiNet lub Ethernet/IP - istnieje wiele sposobów na zapewnienie bezproblemowej komunikacji między urządzeniami. Ponadto dostępne są liczne wejścia i wyjścia cyfrowe i analogowe, które umożliwiają sterowanie systemem. Elektronika wagowa oferuje również funkcje automatycznego tworzenia kopii zapasowych odczytywanych danych. W przypadku kontrolera Maxxis 5 użytkownik może po prostu włożyć kartę pamięci SD, na której dane mogą być przechowywane dla nieograniczonej przejrzystości.
