Solución de pesaje para medir el caudal de agua
Las plataformas de pesaje admiten la conversión de la medición de los costes de calefacción
Datos clave
El Instituto Nacional de Metrología de Pekín tuvo que encargarse de establecer las bases para documentar el consumo de agua caliente de cada usuario. El nuevo sistema de calibración determinaría el uso a través del flujo y la temperatura. Se ha podido implementar una solución de pesaje precisa para diferentes capacidades.
Aplicación & Productos
Minebea Intec desarrolló una solución de pesaje con básculas de alta resolución para la medición de masas de agua con capacidades de 60 kg, 600 kg y 6.000 kg.
- Plataforma de pesaje digital IS con índice de protección IP67
- Indicador de peso Combics 3 con índice de protección IP69K
Ventajas para el cliente
- Alto nivel de precisión
- Índice de protección elevado para el trabajo en entornos difíciles
- +/-2 d de repetibilidad
- Calibración interna rápida y sencilla así como la configuración de las características y funciones
"Las nuevas instalaciones nos abren una puerta al mundo de los medidores de calibración térmicos y , además, nos permite adaptar la fantástica calidad de los productos de Minebea Intec."
Mr Zhang Lihe
Instituto Nacional de Metrología (INM), Beijing
En 2010, el gobierno chino adoptó un nuevo criterio para calcular las facturas de servicios, pasando de establecer los cargos según las superficies de las viviendas a basarse en el consumo de agua caliente. Para este propósito, se invirtieron 20 millones de yuanes (unos 2,5 millones de euros) en la construcción de un laboratorio de 1.800 m2. Se le encargó al Instituto Nacional de Metrología (INM) la supervisión del desarrollo de una infraestructura apropiada para la instalación de tres millones de medidores de agua al año.
Puesto que es agua caliente lo que llega a las casas, el sistema de calibración tendría que analizar el flujo y la temperatura para calcular el consumo de energía sin dejar que el porcentaje de incertidumbre caiga por debajo del 0,1 % y ser capaz de soportar un flujo máximo de hasta 600 m3/h.
La manera más precisa de analizar el flujo de agua es calcular su masa. Por eso, el INM contó con Minebea Intec como proveedor de básculas de alta resolución que contasen con los requisitos:
- Tres capacidades: 60 kg, 600 kg y 6.000 kg
- Repetibilidad y linealidad excelentes
- Precisión por encima de 0,01 %
- Resolución mayor de 120.000 d
- Índice de protección elevado para entornos con condiciones adversas
- Pantallas digitales con funciones capaces de reducir la interferencia en las comunicaciones
La solución que propuso Minebea Intec fue la gama de báscula de alta resolución con plataforma de pesaje IS que se basan en la tecnología de compensación de fuerza electromagnética (EMFC). Gracias a esta tecnología la plataforma de pesaje se conecta a una palanca con una bobina (por la que circula corriente) que flota dentro de un imán permanente. Cada vez que se coloca peso en la báscula, la palanca se mueve y aumenta la corriente de la bobina, lo que genera una fuerza de compensación electromagnética para mantener su posición inicial. La fuerza generada (el aumento de corriente en la bobina) se traduce en una indicación de pesaje.

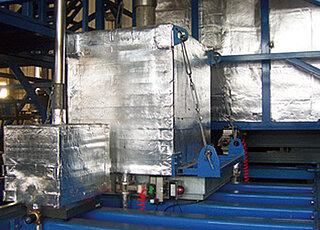

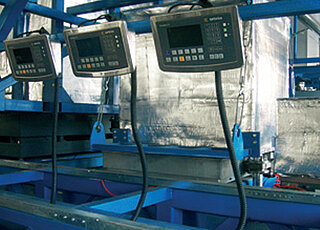

Las báscula se construyeron con acero inoxidable de alta calidad, con índice de protección IP67 y se conectaron a indicadores de peso Combics 3 con índice de protección IP69K e interfaz serie RS485. Además, permitían una repetibilidad de +/-2 d, y una calibración interna rápida y sencilla que permite el asjuste del sistema de pesaje son masas. Esta solución proporcionó indicaciones mucho más precisas, con una resolución de 600.000 d, mucho más alta que los 120.000 d que solicitaba el.
