Células de pesaje PR 6221
La célula de carga PR 6221 ha sido especialmente diseñada para su uso en básculas de camiones y puede actualizarse a una solución digital.

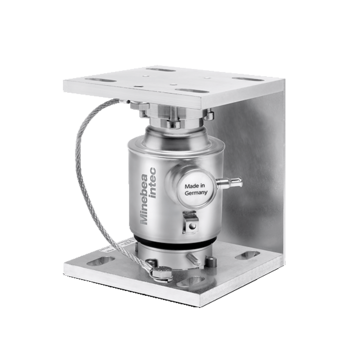

Detalles del producto Célula de carga de la báscula para vehículos PR 6221
La célula de carga PR 6221 se fabrica producidos en Alemania con el máximo cuidado. Su alta calidad garantiza resultados precisos. Su alta calidad garantiza resultados precisos, una larga vida útil y reduce los costes a medio plazo. Su excelente precisión y durabilidad reducen los costes de servicio y calibración y ayudan a mantener el tiempo de inactividad al mínimo. En combinación con el convertidor Connexx®, la PR 6221 se convierte en una solución digital. Desarrollado para las condiciones ambientales más duras la célula de carga puede soportar incluso una inmersión en agua de 1,5 m de profundidad y más de 10.000 horas de duración. Los kits de instalación y las cajas de cables a juego completan la gama.
Aplicaciones
- Control de cantidades de llenado
- Llenado y dosificación
- Pesaje
Certificaciones
- ATEX
- FM
- IEC-EX
- NTEP
- OIML
Especificaciones
Tipo de producto
- Célula de carga
- Célula de carga para vehículos
Manipulación de equipos
Sólo en combinación con componentes a escala del vehículo adecuados
Clase de protección IP
PR 6221: IP 68 / IP 69
Connexx: IP 65 / IP 68
Material
Carcasa: 1.4301 (DIN EN 10088-3)
Convertidor Connexx
Con la incorporación del convertidor Connexx®, la célula de carga PR 6221 ofrece un plus significativo de posibilidades:
- La variante digital garantiza tiempos de propagación de la señal rápidos
- Gracias a la implementación de la comunicación mediante bus de campo, no hace falta la caja de sumas
- Con la interfaz CANopen se consiguen vías de comunicación muy largas de hasta 200 m
- Los valores de peso disponibles por célula de carga individual permiten una puesta en marcha rápida y, de esta forma, las células de carga defectuosas se pueden identificar más fácilmente
Fuerza restauradora elevada
Al desplazar la báscula para vehículos, las fuerzas aplicadas desvían la célula de carga. La fuerza restauradora permite a la célula de carga volver con la máxima rapidez posible a su posición de reposo centrada.
Protección máxima frente a rayos
Las células de carga PR 6221 para vehículos cumplen con los requisitos.
- Corriente de descarga de rayo (Imax = 100 kA) 10 µs/350 µs (clase III en protección contra rayos) según DIN EN 62475
- Tensión de descarga de rayo (Umax = 1.000 kV) 1,2 µs/50 µs según DIN EN/IEC 60060-1
Si la protección contra sobretensión, la compensación de potencial y la protección del cable de medición se han instalado de forma correcta y en conjunción con la caja de conexiones y los indicadores, las células de carga analógicas resisten tensiones de al menos 1000 kV y corrientes de hasta 100 kA sin sufrir daños.
Ahorro de tiempo con Matched Output
La impedancia de salida (Ro ) y el valor característico (Cn ) de las células de carga se sitúan, tanto individualmente como en conjunto, dentro de un estrecho rango de tolerancias (= matched output). Esto permite la compensación de esquinas eléctrica, por lo que solo se precisa una compensación mecánica de la altura.
¿Necesita ayuda para configurar su solución de pesaje o inspección?
Simplemente envíenos sus preguntas o solicitudes a través del formulario de contacto o llámenos. Estaremos encantados de ayudarte.
Solicite una consulta
Best Practice
- Datos clave
- Desafío
- Solución
- Cliente

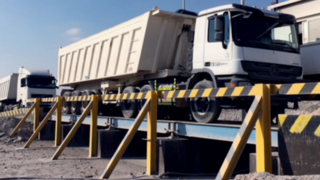

Prueba de resistencia en la cantera Una báscula de camión, tan sólida como una roca - con células de carga de Minebea Intec
Datos clave
Stevin Rock es el principal operador de extracción en Oriente Medio y trabaja principalmente con caliza, gabro, hormigón y agregado asfáltico de tres canteras. Suministra sobre todo al sector de la construcción e inmobiliario de la región. En la cantera de Stevin Rock en Fuyaira, los vehículos se cargan con 110 toneladas de roca en 400 operaciones individuales de pesaje al día.
Más información sobre el desafío
Desafío
La cantera «Stevin Rock» en el emirato de Fuyaira se considera una prueba de fuego para una báscula para vehículos. Las temperaturas oscilan entre los 15 y los 55 °C a lo largo del año, con vehículos cargados con hasta 110 toneladas de roca. La frecuencia de 400 operaciones de pesaje al día, los siete días de la semana, exige el máximo del equipo instalado y dedicado a extraer y pesar caliza, gabro, hormigón y agregado asfáltico.
Más información sobre la solución
Solución
Para cumplir con los altos requisitos, Danway Emirates instaló una báscula de camiones con componentes Minebea Intec en Stevin Rock en 2015. La célula de carga analógica PR 6221 garantiza resultados de medición precisos y se caracteriza por su durabilidad y excepcional fiabilidad, incluso en las condiciones ambientales extremas del emirato de Fujairah.
Más sobre el cliente
Cliente
Stevin Rock se fundó en 1975 como filial de plena propiedad de la empresa de ingeniería civil holandesa Volker Stevin. Con los años, se ha centrado cada vez más en producir rocas de gran tamaño usadas habitualmente en rompeolas. En 2007, se fusionó con Ras Al Khaimah Rock Company (RAK Rock), convirtiéndose en una de las mayores empresas de extracción del mundo.
