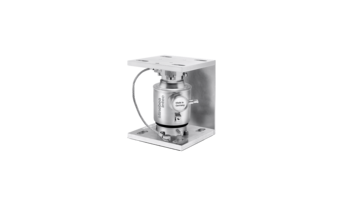

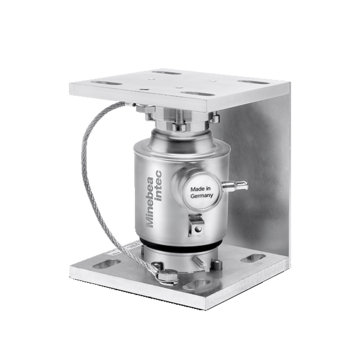

Loadcellen PR 6221
De PR 6221 loadcell is speciaal ontworpen voor gebruik in weegbruggen voor vrachtwagens en kan worden opgewaardeerd naar een digitale oplossing.
Productgegevens loadcell vrachtwagenweegbrug PR 6221
De PR 6221 loadcell wordt met de grootste zorg geproduceerd in Duitsland. De hoge kwaliteit garandeert nauwkeurige resultaten. De hoge kwaliteit van de PR 6221 loadcell garandeert nauwkeurige resultaten, een lange levensduur en lagere kosten op de middellange termijn. De uitstekende nauwkeurigheid en duurzaamheid verlagen de service- en kalibratiekosten en helpen de uitvaltijd tot een minimum te beperken. In combinatie met de Connexx® converter wordt de PR 6221 een digitale oplossing. De loadcell is ontwikkeld voor de zwaarste omgevingsomstandigheden en is zelfs bestand tegen een wateronderdompeling van 1,5 m diepte en meer dan 10.000 uur duur. Bijpassende installatiekits en kabeldozen maken het assortiment compleet.
Certificaten
- ATEX
- FM
- IEC-EX
- NTEP
- OIML
Toepassingen
- Vulhoeveelheidscontrole
- Vullen en Doseren
- Wegen
Specificaties
Type product
- Laadcel
- Voertuig loadcell
Product Handling
Alleen in combinatie met geschikte weegbrugcomponenten
IP-beschermingsklasse
PR 6221: IP 68 /IP 69
Connexx: IP 65 / IP 68
Materiaal
behuizing: 1.4301 (DIN EN 10088-3)
Connexx omvormer
Uitgerust met de converter Connexx® biedt de loadcell PR 6221 een uitgebreid scala aan mogelijkheden:
- De digitale versie garandeert snelle meettijden
- Dankzij het gebruik van veldbuscommunicatie is de junctionbox niet meer nodig
- CANopen maakt extra lange communicatiepaden tot 200 m mogelijk
- Weegwaarden die voor elke loadcell afzonderlijk beschikbaar zijn, vergemakkelijken een snelle inbedrijfstelling en maken het eenvoudiger om defecte loadcellen te identificeren
Hoge herstelkracht
Tijdens het rijden op de Weegbrug veroorzaken de uitgeoefende krachten een doorbuiging van de loadcell. De herstelkracht zorgt ervoor dat de loadcell zo snel mogelijk terugkeert naar zijn gecentreerde rustpositie.
Maximale bescherming tegen blikseminslag
De loadcellen PR 6221 van Weegbruggen voldoen aan alle eisen.
- Bliksemgolfstroom (Imax = 100 kA) 10 µs/350 µs (bliksembeveiligingsklasse III) volgens DIN EN 62475
- Bliksemgolfspanning (Umax = 1.000 kV) 1,2 µs/50 µs volgens DIN EN/IEC 60060-1
Door een goede overspanningsbeveiliging, potentiaalvereffening, bescherming van de meetkabel en in combinatie met Minebea Intec aansluitdozen en indicatoren zijn de analoge loadcellen bestand tegen spanningen van minimaal 1.000 kV en stromen tot 100 kA zonder schade.
Tijdsbesparing met matched output
De uitgangsimpedantie (Ro ) en parameter (Cn ) van de loadcellen liggen zowel afzonderlijk als samen binnen een nauw tolerantiebereik (= matched output). Dit betekent dat er mogelijk geen elektrische hoekcorrectie nodig is en alleen mechanische hoogteverstelling.
Hebt u hulp nodig bij het configureren van uw weeg- of inspectieoplossing?
Stuur ons uw vragen of verzoeken via het contactformulier of bel ons.
Vraag een gesprek aan
Best Practices
- Belangrijkste feiten
- Uitdaging
- Oplossing
- Klant
Duurtest in de steengroeve Een Weegbrug, Ijzersterk - met loadcellen van Minebea Intec
Belangrijkste feiten
Stevin Rock is de grootste steengroeve-exploitant in het Midden-Oosten en richt zich op kalksteen, gabbro gesteente, beton- en asfaltaggregaten vanuit drie steengroeven, die voornamelijk de bouw- en vastgoedsector in de regio ondersteunen. In de steengroeve van Stevin Rock in Fujairah worden vrachtwagens geladen met 110 ton stenen in 400 wegingen per dag.
Meer over de uitdaging
Uitdaging
De "Stevin Rock" steengroeve in het Verenigde Arabische Emiraat Fujairah is een omgeving die een lakmoesproef is voor een Weegbrug. De temperaturen variëren het hele jaar door van 15 tot 55 °C, met vrachtwagens die geladen zijn met tot 110 ton stenen. De frequentie van 400 wegingen per dag, zeven dagen per week, vergt het uiterste van de geïnstalleerde apparatuur voor het delven en wegen van kalksteen, gabbrosteen, beton- en asfaltaggregaten.
Meer over de oplossing
Oplossing
Om aan de hoge eisen te voldoen, installeerde Danway Emirates in 2015 een weegbrug voor vrachtwagens met Minebea Intec componenten bij Stevin Rock. De PR 6221 analoge loadcellen garanderen nauwkeurige meetresultaten en worden gekenmerkt door duurzaamheid en uitzonderlijke betrouwbaarheid - zelfs onder de extreme omgevingsomstandigheden van het emiraat Fujairah.
Meer over de klant
Klant
Stevin Rock werd in 1975 opgericht als 100% dochteronderneming van het Nederlandse civieltechnische bedrijf Volker Stevin. In de loop der jaren is het bedrijf zich steeds meer gaan toeleggen op de productie van grote rotsblokken die doorgaans worden gebruikt in golfbrekers. In 2007 fuseerde het met Ras Al Khaimah Rock Company (RAK Rock), waardoor het een van de grootste steengroevenbedrijven ter wereld werd.
Industriële oplossingen Onze producten voor uw productieprocessen
Onze systemen en diensten zijn gericht op de eisen van onze klanten uit een breed scala aan branches. Op deze manier zorgen we ervoor dat u met Minebea Intec uw productieprocessen veilig en efficiënt kunt ontwerpen zonder compromissen te hoeven sluiten. Dit begint met individuele producteigenschappen en stopt pas na het overtreffen van wereldwijde normen.
- Landbouw
- Bouwmaterialen
- Chemie
- Cosmetica
- Voedingsmiddelen
- Machines / OEM
- Farmaceutisch
- Banketbakkerijen
- Kunststoffen
- Zuivel
Landbouw
De processen in de landbouwindustrie vereisen robuuste, betrouwbare oplossingen met veilige meetresultaten. Van het wegen van vrachtwagens tot metaaldetectie, Minebea Intec's uitgebreide productassortiment voor wegen en het detecteren van vreemde voorwerpen, zowel geautomatiseerd als handmatig, heeft een hoogwaardige oplossing voor elke behoefte.
Onze oplossingen voor de landbouwindustrie
Bouwmaterialen
Voor het wegen van bouwmaterialen bieden de Minebea Intec producten de juiste robuustheid, duurzaamheid en IP-beschermingsklasse. Robuuste doseer-, vul- en metaaldetectieapparatuur wordt ook geleverd.
Onze oplossingen voor de bouwmaterialenindustrie
Chemie
Minebea Intec biedt innovatieve en robuuste weeg- en inspectietechnologieën voor de chemische industrie.
Onze oplossingen voor de chemische industrie
Cosmetica
De sterk geautomatiseerde processen in de cosmeticaproductie vereisen nauwkeurige meetresultaten. Minebea Intec biedt veelzijdige industriële weegoplossingen voor een breed scala aan toepassingen, evenals een breed spectrum aan oplossingen voor doseren, formuleren, sorteren, vullen en verpakken.
Onze oplossingen voor de cosmetica-industrie
Voedingsmiddelen
Minebea Intec is een toonaangevende leverancier van weeg- en inspectietechnologieën aan de voedingsmiddelen- en drankenindustrie. Gewapend met een diepgaand begrip van de uitdagingen waarmee voedsel- en drankproducenten worden geconfronteerd, heeft het bedrijf een reeks producten en oplossingen ontwikkeld die perfect zijn afgestemd op hun behoeften met betrekking tot kwaliteit en voedsel-/drankveiligheid, terwijl ze ook de efficiëntie verbeteren en de productieapparatuur beschermen.
Onze oplossingen voor de voedingsmiddelen- en drankenindustrie
Machines / OEM
Procesintegrators en machinefabrikanten in verschillende industriële sectoren kunnen profiteren van de precisie, het hygiënische ontwerp, de corrosiebestendigheid en de IP-klasse die Minebea Intec apparatuur biedt. Er is een breed productassortiment beschikbaar.
Onze oplossingen voor machines / OEM
Farmaceutisch
Minebea Intec heeft tientallen jaren ervaring in het leveren van hoogwaardige technologieën aan farmaceutische fabrikanten over de hele wereld.
Onze oplossingen voor de farmaceutische industrie
Banketbakkerijen
Of het nu gaat om het wegen van producten of het detecteren van verontreinigingen, onze technologieën zorgen voor betrouwbare processen in de zoetwarenindustrie in de productie- en verpakkingslijn. Productveiligheid en -kwaliteit zijn echter maar één kant van de medaille.
Onze oplossingen voor de zoetwarenindustrie
Kunststoffen
Minebea Intec producten garanderen zeer nauwkeurige en betrouwbare meetresultaten voor kunststofverwerking.
Onze oplossingen voor de kunststofindustrie
Zuivel
Minebea Intec biedt hoogwaardige industriële weeg- en inspectieoplossingen voor de zuivelverwerkende industrie.
Onze oplossingen voor de zuivelindustrieMediacenter
| Categorie | Bestandsnaam | Bestandsgrootte | Bestandstype | ||
|---|---|---|---|---|---|
| Best Practices | |||||
| Best Practices | Best Practice // A truck weighbridge solid as rock – thanks to load cells by Minebea Intec | 1,39 MB | |||
| Brochure | |||||
| Brochure | Brochure // Truck Scale Components | 4,67 MB | |||
| Handleiding | |||||
| Handleiding | Weighbridge Load Cell PR 6221 | 7,48 MB | |||
| Mounting kits PR 6021/01, ../03, ../05, ../07 | 1,23 MB | ||||
| Specificatieblad | |||||
| Specificatieblad | Datasheet // Truck scale load cell PR 6221, converter Connexx®, mounting kits and junction boxes PR 6021 | 1,85 MB | |||
Neem contact met ons op
Verwante producten
Loadcellen

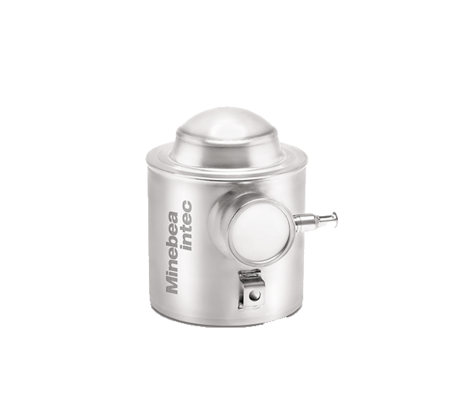

Pendeo® Vrachtwagen
