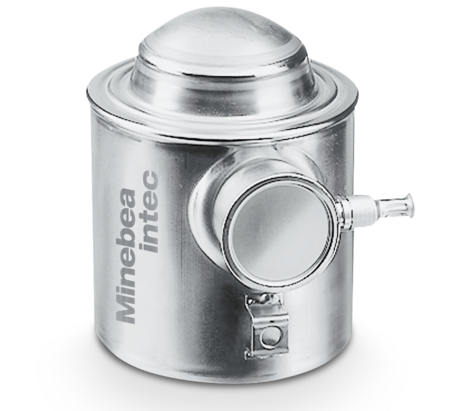

Wägezellen PR 6221

Die Wägezelle PR 6221 wurde eigens für die Verwendung in Fahrzeugwaagen konzipiert und kann zu einer digitalen Lösung erweitert werden.

Angebot anfordern Download Datenblatt

Analog und digital

Auch als digitale Lösung erhältlich mit Converter Connexx

Präzise Messergebnisse

dank spezieller Messelementgeometrie

Extrem widerstandsfähig

für selbst härteste Umgebungsbedingungen

German Quality

gewährleistet maximale Verlässlichkeit und Blitzschutz

Produkt Details Fahrzeugwaagen-Wägezelle PR 6221

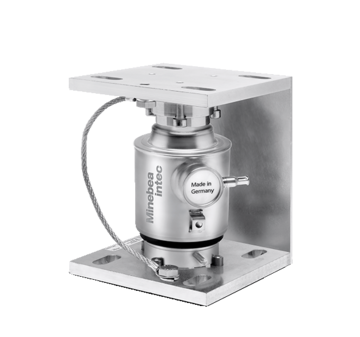

Die Wägezelle PR 6221 wird mit größter Sorgfalt in Deutschland produziert. Ihre hohe Qualität garantiert präzise Ergebnisse, Langlebigkeit und senkt mittelfristig Kosten. eigens für die Verwendung in Fahrzeugwaagen konzipiert. Ihre herausragende Präzision und Langlebigkeit vermindern Service- sowie Eichkosten und helfen dabei, Ausfallzeiten auf ein Minimum zu reduzieren. In Kombination mit dem Converter Connexx® wird die PR 6221 zur digitalen Lösung. Entwickelt für härteste Umgebungsbedingungen verkraftet die Wägezelle selbst ein Wasser-Tauchbad von 1,5 m Tiefe und mehr als 10.000 Stunden Dauer. Passende Einbausätze und Kabelkästen runden das Angebot ab.

Zertifikate

  • ATEX
  • FM
  • IEC-EX
  • NTEP
  • OIML

Anwendungen

  • Füllmengenkontrolle
  • Füllen und Dosieren
  • Verwiegen

Spezifikationen

Produkt-Typ

Produkthandhabung

Nur in Kombination mit geeigneten Fahrzeugwaagenkomponenten

Schutzart

PR 6221: IP 68 / IP 69
Connexx: IP 65 / IP 68

Material

Gehäuse: 1.4301 (DIN EN 10088-3)


Converter Connexx

Ausgestattet mit dem Converter Connexx bietet die Wägezelle PR 6221 ein umfangreiches Plus an Möglichkeiten:

  • Die digitale Variante gewährleistet schnelle Signallaufzeiten
  • Durch den Einsatz einer Feldbuskommunikation entfällt der Kabelverbindungskasten
  • Mit CANopen sind sehr lange Kommunikationswege von bis zu 200 m möglich
  • Pro Wägezelle einzeln verfügbare Gewichtswerte führen zu einer schnellen Inbetriebnahme und defekte Wägezellen können somit leichter identifiziert werden

Hohe Rückstellkraft

Beim Befahren der Fahrzeugwaage führen die einwirkenden Kräfte zu einer Auslenkung der Wägezelle. Die Rückstellkraft sorgt dafür, dass die Wägezelle schnellstmöglich in ihre zentrierte Ruheposition zurückkehrt.

Maximaler Blitzschutz

Die Fahrzeugwaagen-Wägezellen PR 6221 erfüllen die Anforderungen

  • Blitzstoßstrom (Imax = 100 kA) 10 µs/350 µs (Blitzschutzklasse III) nach DIN EN 62475
  • Blitzstoßspannung (Umax = 1.000 kV) 1,2 µs/50 µs nach DIN EN/IEC 60060-1



Bei fachgerechtem Überspannungsschutz, Potentialausgleich, Schutz der Messleitung und in Verbindung mit Minebea Intec Kabelkästen und Indikatoren halten die analogen Wägezellen Spannungen bis mindestens 1.000 kV und Strömen bis 100 kA ohne Beschädigung stand.

Zeitersparnis mit Matched Output

Ausgangswiderstand (Ro) und Kennwert (Cn) der Wägezellen liegen einzeln und im Verbund innerhalb eines engen Toleranzbandes (= matched output). Damit erübrigt sich ggfs. der elektrische Eckenabgleich und es wird nur ein mechanischer Höhenausgleich erforderlich.

Sie benötigen Hilfe bei der Konfiguration Ihrer Wäge- oder Inspektionslösung?

Senden Sie uns Ihre Fragen oder Wünsche einfach über das Kontaktformular oder rufen Sie uns an. Wir helfen Ihnen gerne weiter.

Beratung anfordern

Best Practice

  • Die wichtigsten Fakten
  • Herausforderung
  • Lösung
  • Kunde
Best Practice herunterladen

Härtetest im Steinbruch Eine Lkw-Waage, solide wie ein Fels – mit Wägezellen von Minebea Intec

Die wichtigsten Fakten

Stevin Rock ist das führende Steinbruchunternehmen im Nahen Osten. In drei Steinbrüchen werden hauptsächlich Kalkstein, Gabbro sowie Zuschlagstoffe für Beton und Asphalt abgebaut, vor allem für den Hoch- und Tiefbausektor der Region. Allein in seinem Steinbruch im Emirat Fudschaira belädt Stevin Rock 400 Lkws pro Tag mit 110 Tonnen Gestein. Alle diese Fahrzeuge müssen verwogen werden.

Mehr zur Herausforderung

Herausforderung

Die Umweltbedingungen im Steinbruch von Stevin Rock im Emirat Fudschaira in den Vereinigten Arabischen Emiraten sind ein echter Härtetest für Fahrzeugwaagen. Die Temperaturen liegen zwischen 15 und 55 °C. Die Lkws werden mit bis zu 110 Tonnen Gestein beladen, hauptsächlich Kalkstein, Gabbro sowie Zuschlagstoffen für Beton und Asphalt, und dann verwogen. Frequenz: bis zu 400 Lkw-Ladungen jeden Tag, sieben Tage pro Woche. Das stellt höchste Anforderungen an die verwendeten Anlagen.

Mehr zur Lösung

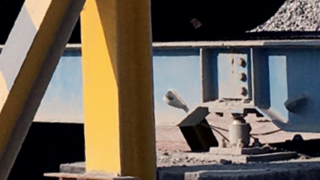

Lösung

Um den hohen Anforderungen gerecht zu werden, installierte Danway Emirates bei Stevin Rock im Jahr 2015 eine Fahrzeugwaage mit Komponenten von Minebea Intec. Die analoge Wägezelle PR 6221 garantiert präzise Messergebnisse und zeichnet sich durch Langlebigkeit und außerordentliche Zuverlässigkeit aus – sogar unter den extremen Umweltbedingungen des Emirats Fudschaira.

Mehr über den Kunden

Kunde

Stevin Rock wurde 1975 als 100%ige Tochtergesellschaft des niederländischen Bauunternehmens Volker Stevin gegründet und konzentrierte sich im Lauf der Jahre mehr und mehr auf die Produktion der großen Bruchsteine, wie sie üblicherweise für den Bau von Wellenbrechern benötigt werden. 2007 fusionierte das Unternehmen mit der Ras Al Khaimah Rock Company (RAK Rock) und wurde damit zu einem der größten Steinbruchunternehmen weltweit.
