Wägeindikatoren für die genaue Übertragung und Anzeige von Gewichtswerten
Mit unseren Wägezellen und Industriewaagen können Sie zuverlässig und hochpräzise Gewichtswerte ermitteln. Um diese schließlich auch effizient in den Produktionsprozessen nutzen zu können, müssen die Signale ermittelt und an die Produktionssteuerung weitergegeben werden. Dafür gibt es unterschiedliche Technologien – von Wägetransmittern über Wägeindikatoren bis hin zu Wägecontrollern. Während Wägetransmitter sich meist innerhalb von Schaltschränken befinden und für das Weiterleiten der Messwerte zuständig sind, verfügen Wägeindikatoren zusätzlich noch über Displays, auf denen die Gewichtswerte bereits angezeigt werden. Mit Wägecontrollern lassen sich darüber hinaus noch Steuerungsfunktionen für die Automatisierung von Wägeprozessen realisieren. Auf dieser stellen wir Ihnen unsere Wägeindikatoren näher vor.
![[Translate to Deutsch:]](/fileadmin/_processed_/6/1/csm_weight-indicator-x3_dc2c0f0a8d.png "[Translate to Deutsch:]")
Wägeindikatoren für Wägezellen
Wägeindikator X3
Bei unseren Indikatoren ist der Wägeindikator X3 hervorzuheben. Er verfügt über eine beeindruckende Auflösung von bis zu 120.000 Schritten, was ihn zu einer hochgenauen Lösung macht. Mit seinem großformatigen und gut ablesbaren Display ermöglicht er eine klare Anzeige der Gewichtswerte, selbst bei direktem Licht. Eine bemerkenswerte Funktion ist die bequeme und äußerst effiziente theoretische Kalibrierung „SMART Calibration“ der Waage, die ohne den Einsatz von Gewichten in nur einer Minute durchgeführt werden kann.
- Hochgenauer Indikator mit einer Auflösung von bis zu 120.000 Schritten
- Großes, gut ablesbares Display der Gewichtswerte, auch bei direktem Licht
- Bequeme und effiziente Kalibrierung der Waage in einer Minute ohne Gewichte
- Funktionalität für Remotekonfiguration und Remote Service über integrierte Website
- EasyFill®-Funktion für Ein-Komponenten-Dosierung von Flüssigkeiten, Pulvern und Granulaten mit konfigurierbaren Soll-, Toleranz- und Überlaufwerten
- Mehrere Datenschnittstellen erleichtern die Integration in Prozesssteuerungssysteme und den Direktanschluss eines Druckers oder einer Fernanzeige
- Gehäuse geeignet für Schaltschrankmontage
- Ideal in Verbindung mit der digitalen Wägelösung Inteco® plus Converter Connexx®

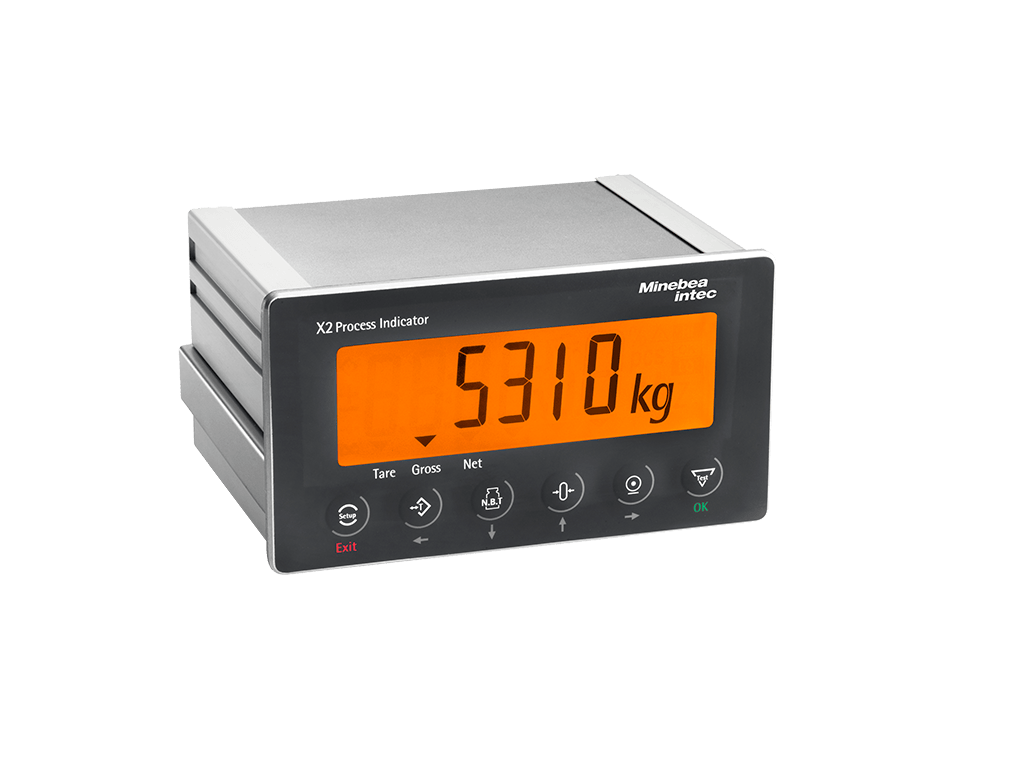

Wägeindikator X2
Der Wägeindikator X2 hat ein paar Funktionen weniger als der Wägeindikators X3, ist dafür aber auch preisgünstiger. Der Wägeindikator X2 ist in einem robusten Aluminiumgehäuse für die Schaltschrankmontage und einem Edelstahlgehäuse für die Feld- und Tischmontage erhältlich. Die LCD-Gewichtsanzeige ist hintergrundbeleuchtet und ermöglicht eine gute Ablesbarkeit auch unter schwierigen Bedingungen. Drei frei konfigurierbare digitale Ein- und Ausgänge können einfache Prozessfunktionen steuern. Die Flexibilität des Wägeindikators X2 mit verschiedenen Optionen wie serielle und digitale Schnittstellen oder Feldbus ermöglicht eine einfache Integration in Automatisierungssysteme.
- Schnelle Umsetzung mit Reaktionszeiten ab 5 ms
- Einfache Kalibrierung mit Gewichten oder mV/V
- Serielle Schnittstelle RS232, RS485 für Drucker, Fernanzeige, Modbus RTU
- Je 3 digitale Ein- und Ausgänge für Limit- und Grenzwertfunktion
- Hintergrundbeleuchtetes, leicht ablesbares LCD-Display
- Mehrere Montagemöglichkeiten für jede Applikation
- Optionale Schnittstellen Analogausgang, 0|4–20 mA, 0–10 VDC
- Feldbus: Profibus-DP, DeviceNet, Ethernet/IP und Profinet
Alles aus einer Hand
Bei uns erhalten Sie alle Komponenten für die Behälter- und Siloverwiegung aus einer Hand – seien es Wägezellen, Einbausätze, Wägeelektronik oder Zubehör. Wir begleiten Sie während des gesamten Planungsprozesses: von der ersten Beratung über die Inbetriebnahme bis hin zur Wartung.
Weitere Informationen Fachartikel und Webinar
Fachartikel: Wie Wägezellen und Wägeelektroniken Behälter in eine Waage verwandeln
Systemintegratoren und Hersteller von Prozessbehältern sehen sich in der heutigen Industrielandschaft mit ständig steigenden Anforderungen an Präzision, Effizienz und Qualität konfrontiert. Die Integration von Wägezellen als OEM-Lösung (Original Equipment Manufacturer) bietet diesen Unternehmen eine vielseitige und leistungsstarke Methode, um ihren Kundinnen und Kunden Sicherheit im Prozess zu bieten und gleichzeitig ihre eigenen Produkte und Dienstleistungen zu optimieren.
Webinar: Loadcell as central heart of weighing
This webinar provides in-depth insights into the portfolio of Load Cells and weighing electronics of Minebea Intec. This will be presented on a practical base by using examples of realized weighing applications to illustrate the benefits of the shown products. Basic introduction about a weighing system in general.
- Introduction of Load Cells and weight transmitter portfiolio incl. application areas
- Realized weighing applications and benefits of Minebea Intec weighing solutions

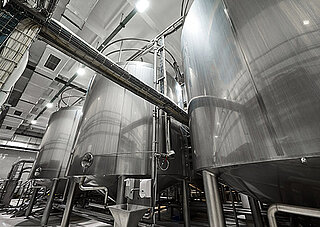

Füllstand im Blick, Dosierprozess intakt – Vorteile unserer Lösungen für Behälter- und Siloverwiegung
✓ Die Verwiegung liefert unabhängig von der Tankform und den Eigenschaften des Inhalts präzise und zuverlässige Werte.
✓ Die Verwiegung erfordert keine regelmäßige Wartung oder Nachkalibrierung und ist äußerst hygienisch.
✓ Behälterwägestyeme sind robust und langlebig.
✓ Alle Komponenten erhalten Sie aus einer Hand, sind perfekt aufeinander abgestimmt und gewährleisten optimale Performance.
✓ Die mechanische und elektrische Installation und Inbetriebnahme erfolgen intuitiv und schnell.
✓ Mit „SMART Calibration“ kann die Waage in nur einer Minute kalibriert werden, ohne dass der Tank mit Gewichten beschwert werden muss.
✓ Globale Zertifizierungen für eichpflichtige und Ex-Anwendungen.
✓ Umfassendes Spektrum an Datenschnittstellen zum Anschluss der Wägezellen an beliebige Prozessmanagementsysteme.
✓ Remotekonfiguration, -bedienung und -überwachung der Wägeelektronik über einen Ethernet-Anschluss.
Best Practices Unsere Wägeindikatoren sind bereits bei vielen Kunden erfolgreich im Einsatz
Mobile Verwiegung für den Reinraum
Die präzise und schnelle Verwiegung von Ultrafiltrations-Behältern – sprichwörtlich auf dem Weg in andere Produktionsbereiche – erfordert im GMP-regulierten Bereich eine mobile, hygienische Wägelösung.

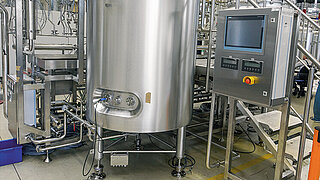

Hochpräzise Wägelösung im Hygienic Design überzeugt in der Pharmaindustrie
Unterschiedliche Einbauhöhen, die Einhaltung der Hygienic-Design-Richtlinien und absolute Wägezuverlässigkeit sowie reproduzierbare Ergebnisse der Wägelösung stellten den Anlagenbauer Pharmatec vor eine schwierige Aufgabe.
Präzise Fischfutterverwiegung auf hoher See
Mit der Verlegung der Fischfutterverwiegung von Land auf See suchte die norwegische Firma Aqua Shipping einen neuen Weg zur Prozessoptimierung. Für eine zuverlässige, präzise Wägelösung wurden dafür Produkte von Minebea Intec ins Boot geholt.
Eine hochpräzise Wägelösung im Hygienic Design erobert die Pharmaindustrie
Die Einhaltung der Richtlinien für das hygienische Design, die absolute Zuverlässigkeit des Wägesystems und die sichere Anwendung auf einem fahrbaren System stellten den Anlagenbauer Logica Progetti vor schwierige Herausforderungen, die es zu bewältigen galt.
Wägeindikatoren für Industriewaagen
Minebea Intec bietet ein Portfolio an Wägeindikatoren für Tischwaagen und Bodenwaagen. Ob Sie ein Terminal für einfache Wägeoperationen oder für mehrere Anwendungen wie Stückzählen, Abfüllen oder Kontrollverwägen suchen - alle Wägeindikatoren zeichnen sich durch benutzerfreundliche Bedienung und stabiles Design aus. Alle Terminals können entweder flexibel nahe der Waage aufgestellt bzw. an der Wand oder auf einem Ständer montiert werden.

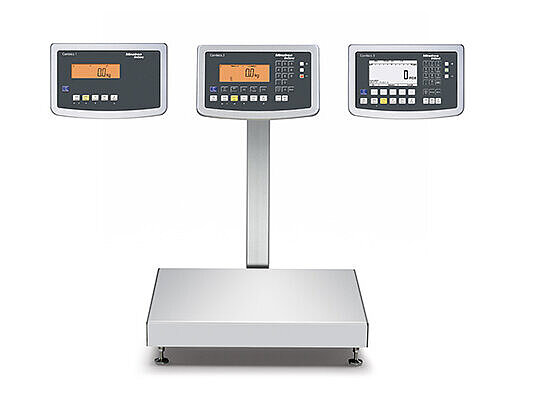

Industriewaagen Wägeindikator Combics®
Bei den drei Indikatoren der Serie Combics® steht eine einfache Bedienbarkeit im Mittelpunkt. Das kontraststarke Display sorgt für gute Lesbarkeit während die dem Applikationslevel gemäß Anordnung der Tasten eine intuitive Bedienung gewährleistet. So wählen Sie den passgenauen Indikator für Ihre Anwendung, minimieren Ein arbeitungszeiten und Verlust im Wertschöpfungsprozess.
Intelligente Softwareapplikationen
Einfach bedienbare Applikationsprogramme für vielseitige Anwendungen wie z.B. Zählen oder Kontrollieren decken unterschiedliche Wägeaufgaben ab. Die vollständige Dokumentation der gesamten Wägeprozesse unterstützt Ihr Qualitätsmanagement. Ein umfassendes Angebot an Schnittstellen zur Verbindung mit Ihrem Datenmanagementsystem und Ihrer Prozesssteuerung ermöglichen eine optimale Konnektivität und Integration in Ihr System.
Indikator Combics® 1 für einfache Wägelösungen: 14-Segment-Anzeige im Display Indikator
Indikator Combics® 2 für anspruchsvolle Wägelösungen: 14-Segment-Anzeige im Display, Kontraststarkes Display mit LCD, hinterleuchtet, Auch als Ex-Lösung

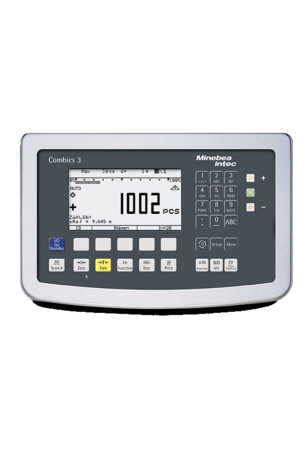

Indikator Combics® 3 für komplexe Wägelösungen: Kontraststarkes Grafikdisplay, hinterleuchtet, Softkey unterstützte Applikationspakete, Ampelleuchten für Kontrollanwendungen

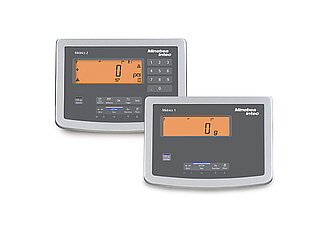

Industriewaagen Wägeindikator Midrics®
Der Wägeindikator Midrics® verfügt über einfach bedienbare Applikationsprogramme für vielseitige Anwendungen wie z. B. Zählen oder die Fertigverpackungskontrolle. Zwei Produktvarianten sind verfügbar:
Midrics® Indikator MIS 1
- Anzeige 20 mm LCD, 14-Segment für Wägedaten, hinterleuchtet
- Membranschalter, Optional RS232, RS485, RS422, 4-20mA
Midrics® Waagenindikator MIS2
- Anzeige 20 mm LCD, 14-Segment für Wägedaten, Bargraph, hinterleuchtet
- Anschluß für Barcodeleser, Akkubetrieb
- Optional: RS232, RS485, RS422, 4-20mA, Digitale Ein-/Ausgänge mit anwählbarem Anwendungsprogramm: Wiegen, Zählen, Kontrollieren, Klassieren (3 oder 5 Klassen), Summieren, Netto-Total, Prozentwägen oder neutrales Messen
Best Practices Unsere Wägeindikatoren für Industriewaagen sind bereits bei vielen Kunden erfolgreich im Einsatz
Minebea Intec unterstützt China bei der Umstellung der Heizkostenmessung
Die Entscheidung der chinesischen Regierung, eine verbrauchsabhängige Heizkostenabrechnung einzuführen, stellte das National Institute of Metrology in Beijing vor die Aufgabe, hierfür eine präzise Lösung zu finden.
Minebea Intec verbindet präzise Wägeergebnisse mit flexiblem und mobilem Design
Mobile Waagen sind eine ideale Lösung für industrielle Umgebungen, die ein Mehr an Flexibilität und eine verbesserte Platznutzung in den Arbeitsabläufen erfordern. Minebea Intec verband eine hochauflösende Industriewaage mit einem Indikator zu einer flexiblen, präzisen Wägelösung.
Sie benötigen Hilfe bei der Konfiguration Ihrer Wäge- oder Inspektionslösung?
Senden Sie uns Ihre Fragen oder Wünsche einfach über das Kontaktformular oder rufen Sie uns an. Wir helfen Ihnen gerne weiter.
Tauchen Sie noch tiefer ein in die Welt der Verwiegung, Dosierung und Füllstandsmessung Lesen Sie unsere White Paper & How-to Guide
White Paper: Warum Hygienic Design im Fokus steht
In der Lebensmittelherstellung ist die Produktkontamination durch Mikroorganismen wie Bakterien oder Pilze ein potentielles wie allgegenwärtiges Risiko. Daher gilt es, Verschmutzungen aller Art zu verhindern und ihre Entfernung zu erleichtern. Eine multimediale Öffentlichkeit sensibilisiert zusätzlich für die Wichtigkeit von Hygienic Design. Darum stellen sich mehr und mehr Anlagen und Maschinenbauer sowie Hersteller einzelner Komponenten dieser wachsenden Herausforderung.

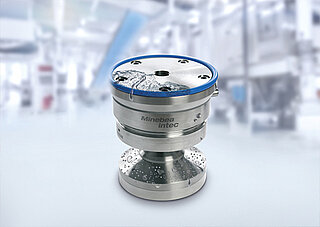

How to Guide: Innovativ, hygienisch, präzise und leicht zu installieren
Mit dem Wägemodul Novego® bietet Minebea Intec eine innovative, hygienische und in vielerlei Hinsicht unempfindliche Lösung für die Verwiegung von Behältern. Im kostenlosen How-to Guide erfahren Sie, welche Features das Wägemodul zu einer starken Wägelösung für eine Vielzahl von Anwendungen in der Lebensmittelindustrie macht.

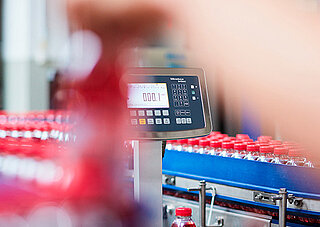

White Paper: Störende Einflüsse auf Wäägeergebnisse
Externe Faktoren können einen erheblichen Einfluss auf industrielle Wägeprozesse haben. Zum Beispiel:
- Schwerkraft & Temperaturschwankungen
- Elektrostatische Kräfte & Magnetische Kräfte
- Luftströmungen/Zugluft usw.
FAQ
Was ist ein Wägeindikator?
Ein Wägeindikator ist ein Gerät, das in Verbindung mit einer Wägezelle oder einer Industriewaage verwendet wird, um das Gewicht eines Objekts oder einer Substanz zu messen. Der Wägeindikator zeigt das Gewicht in einer für den Benutzer verständlichen Form an, oft in Kilogramm oder Pfund. Er kann in verschiedenen Anwendungen eingesetzt werden, von industriellen und kommerziellen Anwendungen bis hin zu Laboranwendungen.
Ein Wägeindikator besteht typischerweise aus einem Display, das das Gewicht anzeigt, und Bedienelementen, mit denen der Benutzer das Gerät steuern kann. Je nach Modell können Wägeindikatoren verschiedene Funktionen und Optionen bieten, darunter Tara-Funktionen (um das Gewicht von Verpackungen oder Behältern auszugleichen), Datenübertragungsmöglichkeiten (z.B. zur Verbindung mit einem Computer oder einem Drucker), und vieles mehr.
Wie funktioniert ein Wägeindikator?
Ein Wägeindikator ist ein wichtiger Bestandteil eines Wägesystems und arbeitet in Verbindung mit einer Wägezelle oder einer Industriewaage, um das Gewicht eines Objekts oder einer Substanz zu messen. Hier ist eine grundlegende Erklärung, wie ein Wägeindikator funktioniert:
- Wägezelle oder Industriewaage: Die Wägezelle oder Industriewaage ist das physische Element, auf dem das zu wiegende Objekt platziert wird. Sie enthält Dehnungsmessstreifen oder andere Sensoren, die Verformungen messen, wenn Gewicht auf die Plattform ausgeübt wird. Diese Messungen werden in elektrische Signale umgewandelt und an den Wägeindikator weitergeleitet.
- Elektrische Signale: Die elektrischen Signale von den Dehnungsmessstreifen werden an den Wägeindikator übertragen. Der Wägeindikator empfängt diese Signale und verarbeitet sie, um das Gewicht des auf der Wägezelle oder Industriewaage platzierten Objekts zu berechnen.
- Berechnung des Gewichts: Der Wägeindikator wendet eine spezielle Elektronik an, um die elektrischen Signale in Gewichtseinheiten (z. B. Kilogramm oder Pfund) umzuwandeln. Diese Berechnungen basieren auf den bekannten Eigenschaften der Wägezelle, einschließlich ihrer Kalibrierung und ihrer Kennlinie. Das Ergebnis wird auf dem Display des Wägeindikators angezeigt.
- Zusätzliche Funktionen: Moderne Wägeindikatoren können eine Vielzahl von Funktionen bieten, darunter Tara-Funktionen (zum Ausgleichen des Gewichts von Verpackungen oder Behältern), Speichern von Gewichtsdaten, Übertragung von Daten an andere Geräte (z. B. Computer oder Drucker), Statistiken und mehr.
Welche Aufgaben übernimmt ein Wägeindikator auf einer Bohrinsel?
Ein Wägeindikator auf einer Bohrinsel ist ein Instrument, das zur Überwachung und Kontrolle des Gewichts von Bohrflüssigkeit (auch als Bohrschlamm bezeichnet) verwendet wird. Auf einer Bohrinsel spielt die genaue Kontrolle des Bohrschlammgewichts eine entscheidende Rolle bei der Durchführung von Bohrarbeiten, da es wichtig ist, den Druck in der Bohrlochbohrung zu regulieren und die Stabilität der Bohrlochwand sicherzustellen.
Was gibt es beim Ablesen der Messergebnisse zu beachten?
Die Art und Weise, wie die Gewichtsanzeige auf einem Wägeindikator abgelesen wird, hängt von der spezifischen Konstruktion und dem Design des Wägeindikators ab. Unsere Wägeindikatoren verfügen über digitale Anzeigedisplays, die das gemessene Gewicht in numerischer Form darstellen. Hier sind einige Schritte, die Ihnen bei der Ablesung eines Wägeindikators helfen:
- Beleuchtung: Stellen Sie sicher, dass die Anzeige ausreichend beleuchtet ist, um die Zahlen klar erkennen zu können, insbesondere wenn Sie in einer schlecht beleuchteten Umgebung arbeiten.
- Gewichtsauflösung: Überprüfen Sie die Gewichtseinheiten, in denen das Display arbeitet. Dies kann Kilogramm, Pfund oder eine andere Einheit sein. Stellen Sie sicher, dass Sie das richtige Gewichtssystem verwenden.
- Stabilisierung: Warten Sie, bis das Gewicht stabil auf dem Display angezeigt wird. Bei vielen Wägevorgängen kann das Gewicht zunächst schwanken, bevor es sich auf einen stabilen Wert einpendelt.
- Dezimalstellen: Achten Sie auf eventuelle Dezimalstellen auf dem Display. Je nach Auflösung des Wägeindikators können Sie Gewichtswerte mit Dezimalstellen sehen.
- Tara-Funktion: Wenn Sie eine Tara-Funktion verwendet haben, um das Gewicht von Verpackungen oder Behältern auszugleichen, beachten Sie, dass die Anzeige nun das Nettogewicht des Inhalts anzeigt.
Es ist wichtig zu beachten, dass die Bedienungsanleitung des spezifischen Wägeindikators, den Sie verwenden, wertvolle Informationen zur korrekten Ablesung und Verwendung des Geräts bietet. Wenn Sie unsicher sind oder Schwierigkeiten beim Ablesen haben, wenden Sie sich gerne an unseren Kundendienst.
Was genau ist die EasyFill-Applikation?
EasyFill ist eine Basis Software-Anwendung für Ein-Komponenten-Dosierungen von Flüssigkeiten, Pulvern und Granulaten mit anwenderspezifisch konfigurierbarem Sollwert-, Toleranz- und Nachlaufwert. Mit Hilfe der integrierten digitalen Ein- und Ausgänge wird die direkte Prozesssteuerung ermöglicht. Die Ansteuerung für eine effiziente und unkomplizierte Realisierung einfacher Dosiervorgänge ist durch zahlreiche Optionen/Schnittstellen zur Integration in Ihr Produktionsnetzwerk gewährleistet.
Wie funktioniert die Zuordnung von Wägeindikatoren über IP-Adresse?
Für die Vergabe der IP-Adresse gibt es flexible Lösungen: Sie wird entweder vom Bediener manuell festgelegt, als Auto-IP direkt vom Wägeindikator definiert oder vom zugeordneten DHCP-Server übernommen. Sollte bei automatischer Vergabe der IP-Adresse diese nicht bekannt sein, ermöglicht der im Lieferumfang enthaltene Minebea Intec Indicator Browser die Suche nach passenden Indikatoren im Netzwerk.
Wie wird der Wägeindikator X3 bedient?
Mittels integrierter Webseite stehen Anwendern umfassende Funktionen bei Wägeprozessen mit dem Wägeindikator X3 zur Verfügung:
- Anzeigen der geräteintegrierten Webseite mittels IP-Adresse im Internet Browser
- Anzeigen und Ändern einer Gerätekonfiguration
- Justierung eines Gerätes nach verschiedenen Methoden
- mit Daten der Wägezelle („Smart Calibration”)
- mit Gewichten
- mit mV/V
- Ansicht und Druck der gesamten Konfiguration
- Gewichtsanzeige auf dem PC-Bildschirm
- Ansicht und Auslesen des Alibispeichers sowie Auslesen des Fehlerspeichers
- Speichern/Laden einer Gerätekonfiguration als PC-Datei
Wie funktioniert die Justierung?
Die integrierte Funktionalität „Smart Calibration“ ermöglicht die effiziente Justierung der Silo- und Behälterwaage über PC. Gewichte werden dabei nicht benötigt.
