Weegindicatoren voor nauwkeurige overdracht en weergave van gewichtswaarden
Met onze krachtopnemers en industriële weegschalen kunt u betrouwbaar en zeer nauwkeurig gewichtswaarden bepalen. Om deze efficiënt in productieprocessen te kunnen gebruiken, moeten de signalen worden bepaald en doorgegeven aan het productiecontrolesysteem. Hiervoor bestaan verschillende technologieën, van weegtransmitters tot weegindicatoren en weegcontrollers. Terwijl weegtransmitters puur verantwoordelijk zijn voor het doorsturen van de meetwaarden, hebben Weegindicators en -controllers ook displays waarop de gewichtswaarden al worden getoond. Bovendien kunnen weegindicatoren en controllers worden gebruikt om besturingsfuncties te realiseren voor de automatisering van weegprocessen . Op deze pagina presenteren we onze Weegindicatoren in meer detail.
Product portfolio of our weight indicators
Weighing electronics
Weegindicator MiNexx® C
Weegelektronica
Weegindicator MiNexx® M
Weegelektronica
Weegindicator MiNexx® L
Weighing electronics
Weegindicator X3
Weighing electronics
Weegindicator X2
Weegelektronica
Weegindicators Combics®
Weegelektronica
Weegindicator Midrics
Weegelektronica
Weegindicator Combics® 2 Ex
Weegelektronica
PURO®
Weegindicatoren voor krachtopnemers
MiNexx® C Weegindicators
Geschikt voor installatie: Ontworpen voor gebruik in schakelkasten - bijzonder compact en eenvoudig te integreren in bestaande systemen met maximale flexibiliteit.
- Draadloze verbindingen: Draadloze gegevensoverdracht dankzij geïntegreerde WLAN-, Bluetooth- en radiotechnologieën voor pc's, printers, toetsenborden en scanners.
- Speciaal WLAN-toegangspunt: Directe verbinding van mobiele apparaten zonder extra hardware.
- Beveiliging: Eenvoudig, veilig gebruikersbeheer dankzij 3-traps gebruikersbeheer, gedifferentieerde toegangsrechten en hoge IT-bescherming.
- OPC UA integratie: Naadloze Industrie 4.0 verbinding in overeenstemming met de Companion specificatie.
- Veelzijdige connectiviteitsopties: Ondersteunt WLAN, Bluetooth, NFC, netwerk, USB, veldbussen en meer voor flexibele integratie.
- Bediening: Minimaliseert bedieningsfouten dankzij de intuïtieve HMI met meertalige begeleiding, configureerbare knoppen en een met hoge resolutie vanuit elke hoek kleurenscherm dat kan worden gelezen.
Weegindicatoren MiNexx® M en MiNexx® L
Compact, handig, mobiel: ontworpen voor directe bediening in de directe omgeving van de Weegschalen - krachtig, robuust, IP65 en eenvoudig te bedienen. Voor nog meer Connectiviteit is de MiNexx® L Weegindicator de ideale keuze. Hij heeft uitgebreide interfaces voor grotere, genetwerkte productieomgevingen.
- Gebruikersinterface: Een intuïtieve en zelfverklarende HMI voor alle MiNexx® elektronica!
- Veelzijdige aansluitmogelijkheden: Ondersteunt netwerk, USB, veldbussen en meer voor flexibele integratie.
- OPC UA integratie: Geïntegreerd OPC UA volgens Companion specificatie voor eenvoudige aansluiting op Industrie 4.0 systemen.
- Hygiënisch ontwerp: NSF certificering volgens NSF/ANSI/3-A 14159-1 en NSF/ANSI 169 voor alle Producten in de MiNexx familie.

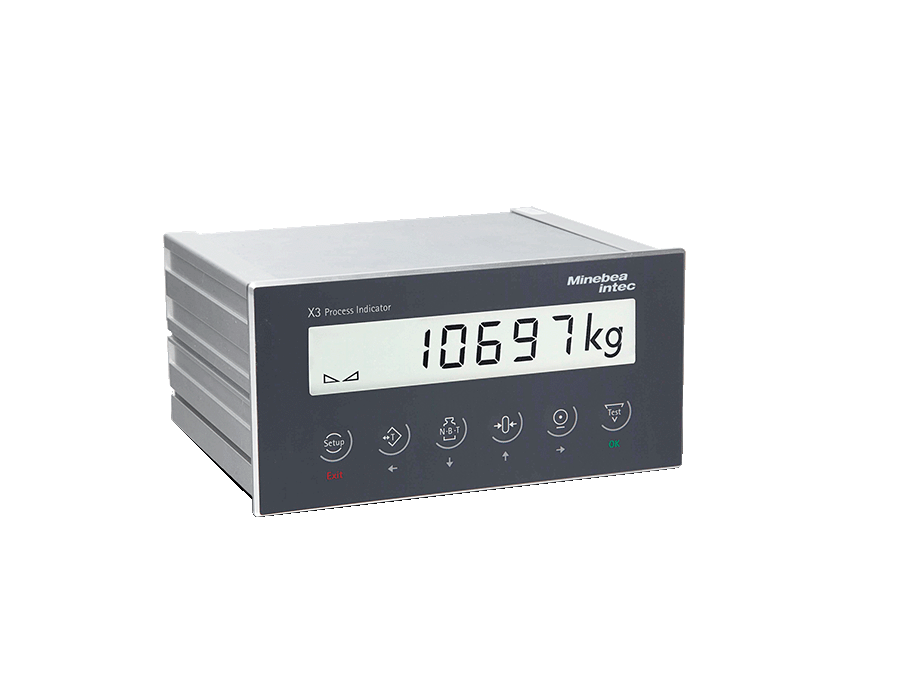

Weegindicator X3
De weegindicator X3 valt op tussen al onze indicatoren. Hij heeft een indrukwekkende resolutie tot 120.000 delen, waardoor het een zeer nauwkeurige oplossing is. Met zijn grote formaat en gemakkelijk af te lezen display geeft hij de gewichtswaarden duidelijk weer, zelfs bij direct licht. Een opmerkelijke eigenschap is de handige en uiterst efficiënte theoretische kalibratie "SMART Calibration" van de weegschaal, die in slechts één minuut kan worden uitgevoerd zonder gebruik van gewichten.
- Zeer nauwkeurige indicator met een resolutie tot 120.000 delen
- Groot, gemakkelijk af te lezen display van gewichtswaarden, zelfs bij direct licht
- Handige en efficiënte kalibratie van de weegschaal in één minuut zonder gewichten
- Functionaliteit voor configuratie en service op afstand via geïntegreerde website
- EasyFill® functie voor het doseren van vloeistoffen, poeders en granulaten uit één component met configureerbare streef-, tolerantie- en overloopwaarden
- Diverse data-interfaces vergemakkelijken de integratie in procescontrolesystemen en de directe aansluiting van een printer of beeldscherm op afstand
- Behuizing geschikt voor schakelkastmontage
- Ideaal in combinatie met de digitale weegoplossing Inteco® plus Converter Connexx®

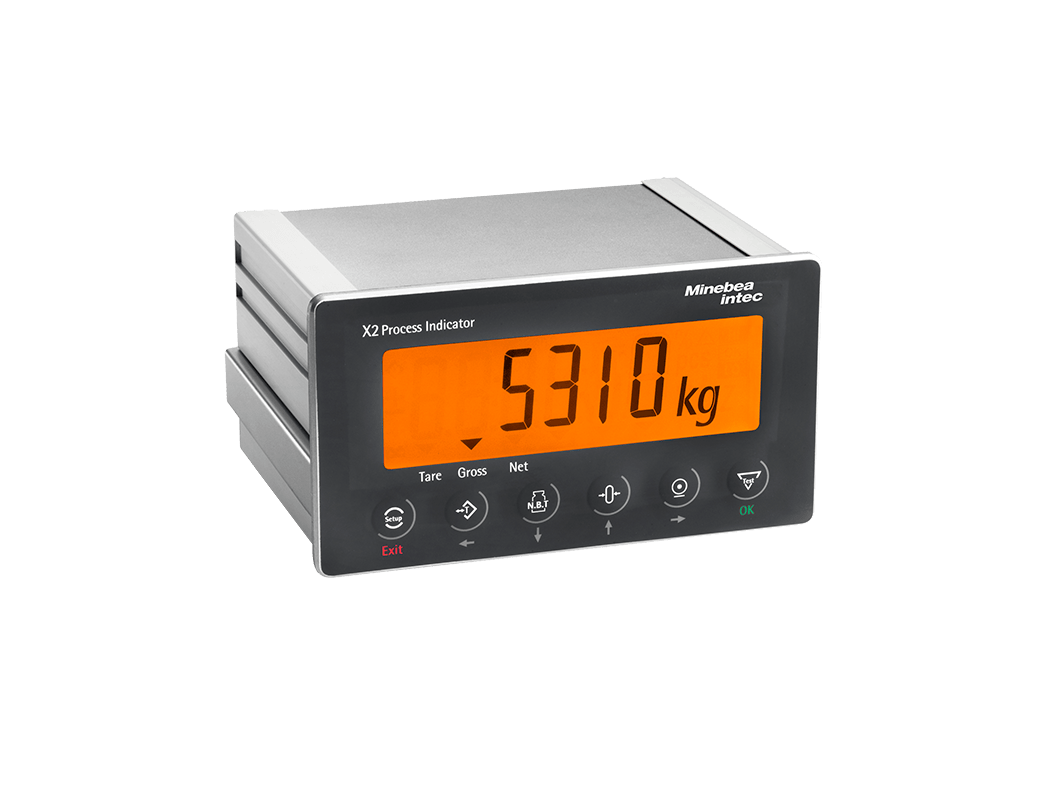

Weegindicator X2
De weegindicator X2 heeft iets minder functies dan de weegindicator X3, maar is ook goedkoper. De weegindicator X2 is verkrijgbaar in een robuuste aluminium behuizing voor schakelkastmontage en een roestvrijstalen behuizing voor veld- en tafelmontage. Het LCD-gewichtsdisplay heeft achtergrondverlichting en is zelfs onder moeilijke omstandigheden goed afleesbaar. Drie vrij configureerbare digitale in- en uitgangen kunnen eenvoudige procesfuncties aansturen. De flexibiliteit van de X2 weegindicator met verschillende opties zoals seriële en digitale interfaces of veldbussen maakt eenvoudige integratie in automatiseringssystemen mogelijk.
- Snelle implementatie met reactietijden vanaf 5 ms
- Eenvoudige kalibratie met gewichten of mV/V
- Seriële interface RS232, RS485 voor printer, display op afstand, Modbus RTU
- 3 digitale in- en uitgangen elk voor limiet- en grenswaardefunctie
- Verlicht, gemakkelijk af te lezen LCD-scherm
- Meerdere bevestigingsopties voor elke toepassing
- Optionele interfaces Analoge uitgang, 0|4-20 mA, 0-10 VDC
- Veldbus: Profibus-DP, DeviceNet, Ethernet/IP en Profinet
Alles uit één bron
Wij bieden u alle componenten voor het wegen van hoppers en silo's uit één hand - of het nu load cells, installatiekits, weegelektronica of accessoires zijn. Wij ondersteunen u tijdens het gehele planningsproces: van het eerste advies tot ingebruikname en onderhoud.
Further information Technical article and webinar
Technical article: How load cells and weighing electronics turn containers into scales.
In today's industrial landscape, system integrators and manufacturers of process vessels are faced with ever-increasing demands for precision, efficiency and quality. Integrating load cells as an original equipment manufacturer (OEM) solution offers these companies a versatile and powerful way to provide process safety to their customers while optimising their own products and services.
Webinar: Loadcell as central heart of weighing
This webinar provides in-depth insights into the portfolio of Load Cells and weighing electronics of Minebea Intec. This will be presented on a practical base by using examples of realized weighing applications to illustrate the benefits of the shown products. Basic introduction about a weighing system in general.
- Introduction of load cells and weight transmitter portfiolio incl. application areas
- Realized weighing applications and benefits of Minebea Intec weighing solutions
Vulniveau in beeld, doseerproces intact - voordelen van onze oplossingen voor het wegen van containers en silo's
Wegen levert nauwkeurige en betrouwbare waarden op, ongeacht de vorm van de tank en de eigenschappen van de inhoud.
✓ Wegen vereist geen regelmatig onderhoud of herkalibratie en is uiterst hygiënisch.
✓ Containerweegsystemen zijn robuust en duurzaam.
✓ Alle onderdelen komen van één leverancier, zijn perfect op elkaar afgestemd en garanderen optimale prestaties.
✓ De mechanische en elektrische installatie en inbedrijfstelling verlopen intuïtief en snel.
✓ Met "SMART Calibration" kan de weegschaal in slechts één minuut worden gekalibreerd zonder gewichten aan de tank toe te voegen.
✓ Wereldwijde certificeringen voor bewaarneming en Ex-toepassingen.
✓ Uitgebreide reeks data-interfaces om de load cells aan te sluiten op elk procesmanagementsysteem.
✓ Op afstand configureren, bedienen en bewaken van de weegelektronica via een ethernetverbinding.
Best Practices Best practices - onze weegindicatoren voor krachtopnemers worden al door veel klanten met succes gebruikt.
Mobiel wegen voor de cleanroom
Het nauwkeurig en snel wegen van ultrafiltratiecontainers - letterlijk op weg naar andere productiegebieden - vereist een mobiele, hygiënische weegoplossing in GMP-gebieden.
Zeer nauwkeurige weegoplossing in hygiënisch ontwerp maakt indruk in de farmaceutische industrie
Verschillende installatiehoogten, naleving van de hygiënische ontwerprichtlijnen en absolute weegbetrouwbaarheid evenals reproduceerbare resultaten van de weegoplossing stelden de systeemfabrikant Pharmatec voor een moeilijke taak.
Nauwkeurig visvoer wegen op volle zee
Met de verplaatsing van het wegen van visvoer van land naar zee, was het Noorse bedrijf Aqua Shipping op zoek naar een nieuwe manier om het proces te optimaliseren. Minebea Intec producten werden aan boord gebracht om een betrouwbare, nauwkeurige weegoplossing te bieden.
Een zeer nauwkeurige weegoplossing in hygiënisch ontwerp verovert de farmaceutische industrie
De naleving van de richtlijnen voor hygiënisch ontwerp, de absolute betrouwbaarheid van het weegsysteem en veilig gebruik op een mobiel systeem stelden de systeemfabrikant Logica Progetti voor moeilijke uitdagingen die overwonnen moesten worden.
Weegindicatoren voor industriële weegschalen
Minebea Intec biedt een portfolio van weegindicatoren voor tafelweegschalen en vloerweegschalen. Of u nu op zoek bent naar een terminal voor eenvoudige weegbewerkingen of voor meervoudige toepassingen zoals tellen, vullen of controlewegen, alle weegindicatoren worden gekenmerkt door hun gebruiksvriendelijke bediening en robuuste ontwerp. Alle terminals kunnen flexibel dicht bij de weegschaal worden geplaatst of aan de muur of op een standaard worden gemonteerd.
Industriële weegschalen Weegindicatoren MiNexx®
Uitgerust voor alle industriële Toepassingen
Naast silo-, bunker- en vrachtwagenweegschalen kunnen ook klassieke industriële weegschaaltoepassingen eenvoudig, veilig en efficiënt worden geregeld met de Weegindicatoren uit de MiNexx®-familie. In de schakelkast, direct op de Weegschalen of in netwerksystemen: MiNexx® C, M en L bieden de juiste oplossing voor elke installatiesituatie en systeemarchitectuur.
MiNexx® C - Compact voor de schakelkast
Perfect voor installatie: MiNexx® C kan flexibel worden geïntegreerd in bestaande systemen.
- Veelzijdige Connectiviteit: WLAN, Bluetooth, NFC, netwerk, USB, veldbussen en nog veel meer.
- Draadloze verbindingen & toegangspunt: Draadloze verbinding van mobiele apparaten zonder extra hardware.
- IT-beveiliging: Gebruikersbeheer met toegangsrechten en IT-beveiliging op hoog niveau
- Industrie 4.0: OPC UA in overeenstemming met Companion-specificatie
- Intuïtieve bediening: Meertalige HMI met schitterend display en configureerbare knoppen
MiNexx® M en MiNexx® L - Direct op de Weegschalen
Ideaal voor decentraal gebruik: MiNexx® M and MiNexx® L robuust, mobiel en eenvoudig te bedienen.
- Handzaam en beschermd: Compact ontwerp met IP65 bescherming
- Meer Connectiviteit: MiNexx® L met uitgebreide interfaces voor netwerkomgevingen
- Gestandaardiseerde gebruikersinterface: Intuïtieve HMI voor alle MiNexx® modellen
- Industrie 4.0 & hygiëne: OPC UA geïntegreerd, NSF-gecertificeerd voor de voedingsmiddelensector

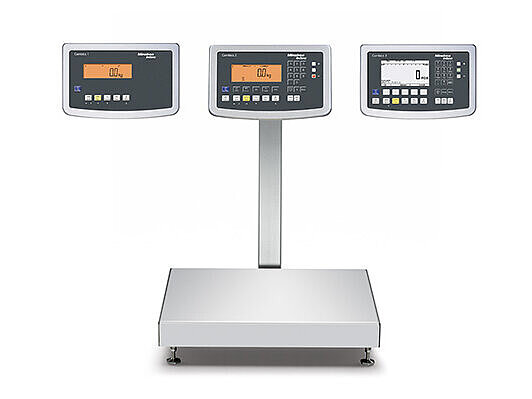

Industriële weegschalen Combics® weegindicator
De drie indicators in de Combics®-serie zijn gericht op gebruiksgemak. Het contrastrijke display zorgt voor een goede leesbaarheid, terwijl de indeling van de knoppen op toepassingsniveau een intuïtieve bediening garandeert. Hierdoor kunt u de juiste indicator voor uw toepassing selecteren, waardoor de verwe
Intelligente softwaretoepassingen
Gebruiksvriendelijke toepassingsprogramma's voor veelzijdige toepassingen zoals tellen of controleren dekken diverse weegtaken af. De volledige documentatie van alle weegprocessen ondersteunt uw kwaliteitsmanagement. Een uitgebreide reeks interfaces voor aansluiting op uw gegevensbeheersysteem en uw procesbesturingssysteem maken optimale connectiviteit en integratie in uw systeem mogelijk.
Indicator Combics® 1 voor eenvoudige weegoplossingen
- 14-segment display Indicator
Combics® 2 voor geavanceerde weegoplossingen
- 14-segmenten display
- Contrastrijk display met LCD, achtergrondverlichting
Ook als ex-oplossing
Indicator Combics® 3 voor complexe weegoplossingen
- Grafisch display met hoog contrast, achtergrondverlichting
- Softkey ondersteunde applicatiepakketten
- 3 kleuren signaallampen voor controletoepassingen

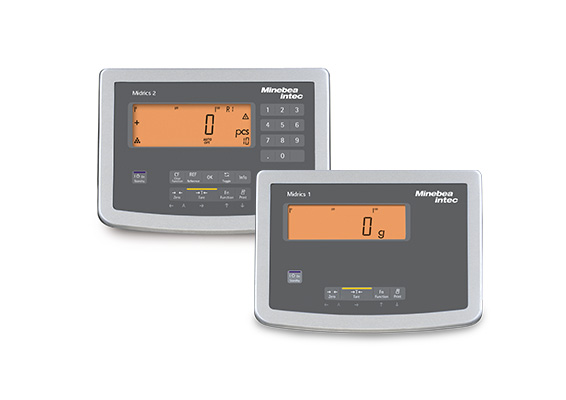

Industriële weegschalen Midrics® weegindicator
De Midrics® weegindicator heeft gebruiksvriendelijke toepassingsprogramma's voor een breed scala aan toepassingen, zoals tellen of inspectie van voorverpakkingen. Er zijn twee productvarianten beschikbaar:
Midrics® Indicator MIS 1
- Display 20 mm LCD, 14 segmenten voor weeggegevens, achtergrondverlichting
- Membraanschakelaar, optioneel RS232, RS485, RS422, 4-20mA
Midrics® weegschaalindicator MIS2
- Display 20 mm LCD, 14 segmenten voor weeggegevens, staafdiagram, achtergrondverlichting
- Aansluiting voor barcodelezer, werking op batterij
- Optioneel: RS232, RS485, RS422, 4-20mA, digitale in-/uitgangen met selecteerbaar toepassingsprogramma: wegen, tellen, controleren, classificeren (3 of 5 klassen), totaliseren, nettotaal, wegen in procenten of neutraal meten
Best Practices Best practices - onze weegindicatoren voor industriële weegschalen worden al door veel klanten met succes gebruikt.
Minebea Intec ondersteunt China bij de conversie van verwarmingskostenmeting
De beslissing van de Chinese overheid om de verbruiksafhankelijke facturering van verwarmingskosten in te voeren, stelde het Nationaal Instituut voor Metrologie in Beijing voor de taak om een nauwkeurige oplossing te vinden.
Minebea Intec combineert nauwkeurige weegresultaten met een flexibel en mobiel ontwerp
Mobiele weegschalen zijn een ideale oplossing voor industriële omgevingen die behoefte hebben aan meer flexibiliteit en een beter gebruik van de ruimte in werkprocessen. Minebea Intec combineerde een industriële weegschaal met hoge resolutie met een indicator om een flexibele, nauwkeurige weegoplossing te creëren.
Heb je hulp nodig bij het configureren van je weeg- of inspectieoplossing?
Stuur ons je vragen of verzoeken via het contactformulier of bel ons. We helpen je graag verder.
Dive even deeper into the world of weighing electronics Read our White Paper & How-to Guide
White Paper: Why hygienic design is in focus
In food production, product contamination by micro-organisms such as bacteria or fungi is a potential as well as omnipresent risk. It is therefore important to prevent contamination of all kinds and to facilitate its removal. A multimedia public also raises awareness of the importance of hygienic design. That is why more and more plant and machinery manufacturers, as well as manufacturers of individual components, are taking up this growing challenge.
How to Guide: Innovative, hygienic, precise and easy to install
With the Novego® weighing module, Minebea Intec offers an innovative, hygienic and in many respects insensitive solution for weighing containers. In the free How-to Guide you can find out which features make the weighing module a strong weighing solution for a wide range of applications in the food industry.
White Paper: Interfering influences on weighing results
External factors can have a significant impact on industrial weighing processes. For example:
- Gravity & temperature fluctuations
- Electrostatic forces & magnetic forces
- Air currents/draughts etc.
Read White Paper to all White Papers
Veelgestelde vragen
Wat is een weegindicator?
Een weegindicator is een apparaat dat samen met een weegcel of industriële weegschaal wordt gebruikt om het gewicht van een voorwerp of stof te meten. De weegindicator geeft het gewicht weer in een voor de gebruiker begrijpelijke vorm, vaak in kilogram of pond. Hij kan in verschillende toepassingen worden gebruikt, van industriële en commerciële toepassingen tot laboratoriumtoepassingen.
Een weegindicator bestaat meestal uit een display dat het gewicht weergeeft en bedieningselementen waarmee de gebruiker het apparaat kan bedienen. Afhankelijk van het model kunnen weegindicatoren verschillende functies en opties bieden, waaronder tarrafuncties (om het gewicht van verpakkingen of containers gelijk te maken), opties voor gegevensoverdracht (bijvoorbeeld voor aansluiting op een computer of printer) en nog veel meer.
Hoe werkt een weegindicator?
Een weegindicator is een belangrijk onderdeel van een weegsysteem en werkt samen met een weegcel of industriële weegschaal om het gewicht van een voorwerp of stof te meten. Hier volgt een basisuitleg van de werking van een weegindicator:
-
Load cell of industriële weegschaal: De load cell of industriële weegschaal is het fysieke element waarop het te wegen voorwerp wordt geplaatst. Het bevat rekstrookjes of andere sensoren die vervormingen meten wanneer er gewicht op het platform wordt uitgeoefend. Deze metingen worden omgezet in elektrische signalen en doorgegeven aan de weegindicator.
-
Elektrische signalen: De elektrische signalen van de rekstrookjes worden doorgegeven aan de weegindicator. De weegindicator ontvangt deze signalen en verwerkt ze om het gewicht van het op de weegstaaf of industriële weegschaal geplaatste voorwerp te berekenen.
-
Berekening van het gewicht: De weegindicator gebruikt speciale elektronica om de elektrische signalen om te zetten in gewichtseenheden (bijv. kilogram of pond). Deze berekeningen zijn gebaseerd op de bekende kenmerken van de weegstaaf, inclusief de kalibratie en de karakteristieke curve. Het resultaat wordt weergegeven op het display van de weegindicator.
-
Extra functies: Moderne weegindicatoren kunnen verschillende functies bieden, waaronder tarrafuncties (om het gewicht van pakketten of containers gelijk te maken), het opslaan van gewichtsgegevens, het overbrengen van gegevens naar andere apparaten (zoals computers of printers), statistieken en meer.
Welke taken voert een weegindicator uit op een booreiland?
Een weegindicator op een boorinstallatie is een instrument dat wordt gebruikt om het gewicht van de boorvloeistof (ook wel boorspoeling genoemd) te controleren en te beheersen. Op een boorinstallatie speelt een nauwkeurige controle van het gewicht van de boorspoeling een cruciale rol bij de uitvoering van boorwerkzaamheden, omdat het belangrijk is om de druk in de boorput te regelen en de stabiliteit van de boorgatwand te garanderen.
Waar moet ik op letten bij het lezen van de meetresultaten?
De manier waarop de gewichtsweergave op een weegindicator wordt afgelezen, is afhankelijk van de specifieke constructie en het ontwerp van de weegindicator. Onze weegindicatoren hebben digitale displays die het gemeten gewicht in numerieke vorm weergeven. Hier volgen enkele stappen om je te helpen bij het aflezen van een weegindicator:
- Verlichting: Zorg ervoor dat het scherm voldoende verlicht is zodat je de cijfers duidelijk kunt zien, vooral als je in een slecht verlichte omgeving werkt.
- Gewichtsresolutie: Controleer de gewichtseenheden waarin het display werkt. Dit kan kilogram, pond of een andere eenheid zijn. Controleer of je het juiste gewichtssysteem gebruikt.
- Stabilisatie: Wacht tot het gewicht stabiel is op het display. Bij veel weegprocessen kan het gewicht aanvankelijk schommelen voordat het zich stabiliseert op een stabiele waarde.
- Decimalen: Let op eventuele decimalen op het display. Afhankelijk van de resolutie van de weegindicator kun je gewichtswaarden met decimalen zien.
- Tarrafunctie: Als je een tarrafunctie hebt gebruikt om het gewicht van pakketten of containers gelijk te maken, zie je dat het display nu het nettogewicht van de inhoud weergeeft.
Het is belangrijk om te weten dat de gebruiksaanwijzing van de weegindicator die je gebruikt waardevolle informatie geeft over het correct aflezen en gebruiken van het apparaat. Als je twijfelt of problemen hebt met het aflezen, neem dan contact op met onze klantenservice.
Wat is de EasyFill-toepassing precies?
EasyFill is een basissoftwaretoepassing voor het doseren van vloeistoffen, poeders en granulaten uit één component met door de gebruiker te configureren setpoint-, tolerantie- en overschrijdingswaarden. De geïntegreerde digitale in- en uitgangen maken directe procesbesturing mogelijk. De besturing voor een efficiënte en ongecompliceerde realisatie van eenvoudige doseerprocessen wordt gegarandeerd door talloze opties/interfaces voor integratie in uw productienetwerk.
Hoe werkt de toewijzing van weegindicatoren via een IP-adres?
Er zijn flexibele oplossingen voor het toewijzen van het IP-adres: Het wordt ofwel handmatig opgegeven door de operator, direct door de weegindicator gedefinieerd als een auto IP of overgenomen door de toegewezen DHCP-server. Als het IP-adres niet bekend is in het geval van automatische toewijzing, kan met de meegeleverde Minebea Intec Indicator Browser worden gezocht naar geschikte indicatoren in het netwerk.
Hoe wordt de weegindicator van de X3 bediend?
De geïntegreerde website biedt gebruikers uitgebreide functies voor weegprocessen met de X3 weegindicator:
- Weergave van de in het apparaat geïntegreerde website via het IP-adres in de internetbrowser
- Een apparaatconfiguratie weergeven en wijzigen
- Afstelling van een apparaat met verschillende methoden
- met gegevens van de meetcel ("Smart Calibration")
- met gewichten
- met mV/V
- De volledige configuratie bekijken en afdrukken
- Gewichtsweergave op het PC-scherm
- Bekijk het alibigeheugen en lees het foutgeheugen uit
- Een apparaatconfiguratie opslaan/laden als pc-bestand
Hoe werkt de aanpassing?
De geïntegreerde "Smart Calibration" functie maakt efficiënte aanpassing van de silo- en hopperweegschalen via de pc mogelijk. Gewichten zijn niet nodig.
