Precieze gewichtsoverdracht en -weergave: onze Weegtransmitters
Onze hoogwaardige krachtopnemers bieden u betrouwbare en uiterst nauwkeurige gewichtsmetingen. Om deze informatie effectief te kunnen gebruiken in uw productieprocessen, moeten de analoge signalen van de load cells echter worden geregistreerd en doorgestuurd naar het productiecontrolesysteem. Hiervoor zijn verschillende weegelektronica beschikbaar, waaronder weegtransmitters, weegindicatoren en weegcontrollers.
Weegtransmitters zijn gespecialiseerde weegelektronica die meestal in schakelkasten wordt geïnstalleerd. Onze Weegtransmitters kunnen worden gebruikt om container- of siloweegschalen aan te sluiten op een procescontrolesysteem. Weegtransmitters zijn verantwoordelijk voor de betrouwbare overdracht van meetgegevens. Weegindicatoren hebben ook verschillende knoppen voor de bediening en displays waarop de gewichtswaarden kunnen worden weergegeven. Weegcontrollers gaan nog een stap verder en maken onafhankelijke besturing en automatisering van weegprocessen mogelijk met behulp van verschillende toepassingspakketten.
Alles uit één bron
Wij bieden u alle componenten voor het wegen van hoppers en silo's uit één hand - of het nu load cells, installatiekits, weegelektronica of accessoires zijn. Wij ondersteunen u tijdens het gehele planningsproces: van het eerste advies tot ingebruikname en onderhoud.
Weegtransmitter Link E
Als eerste Weegtransmitter voor analoge rekstrookopnemers heeft de Link E een contrastrijk touchdisplay waarop alle informatie en instellingen altijd zichtbaar en gemakkelijk terug te vinden zijn. Hij kan zonder extra software worden geconfigureerd via een standaard webbrowser. "Smart Calibration" maakt afstelling zonder gewichten mogelijk. Dit minimaliseert installatie- en toegangstijden.
Bovendien biedt de Link E keuze uit negen gangbare interfaces voor alle toepassingsgebieden, waaronder Modbus-TCP, Profibus, ProfiNet, DeviceNet of Ethernet/IP. De Link E is de logische doorontwikkeling van de succesvolle PR 5211 Weegtransmitter.
- Efficiënte Weegtransmitter met aanraakscherm
- Snelle en nauwkeurige gewichtswaarden
- Aansturing van drie digitale in-/uitgangen
- Snelle en eenvoudige installatie via webbrowser
- Ruimtebesparende installatie op DIN-hoedrails
- Ondersteuning voor de meest gangbare wereldwijde veldbussen
Weegtransmitter PR 5220
De PR 5220 Weegtransmitter van "Duitse kwaliteit" verwerkt betrouwbaar en snel gewichtswaarden van silo- en bunkerweegschalen via analoge en digitale krachtopnemers. De netwerkaansluiting maakt eenvoudige bediening, installatie en onderhoud mogelijk. Het geïntegreerde Modbus TCP-protocol verzendt de gewichtswaarden naar pc-systemen of procesregelaars.
- Zeer nauwkeurige, betrouwbare en snelle verwerking van gewichtswaarden
- Handige en efficiënte aanpassing van de weegschaal binnen één minuut
- Wereldwijd onderhoud op afstand via servicefunctionaliteit op afstand
- EasyFill® doseerfunctie bespaart programmeerwerk
- Ruimtebesparende installatie op DIN-draagrails
- Ondersteuning voor de meest gangbare wereldwijde veldbussen

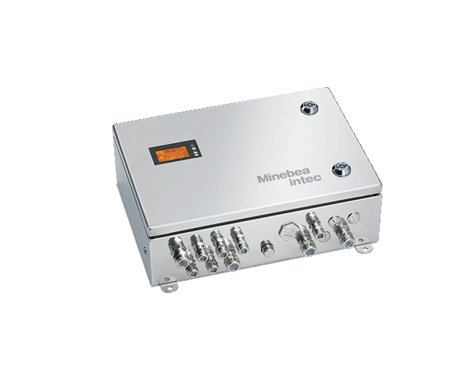

Weegtransmitter PR 5230
De PR 5230 Weegtransmitter van "Duitse kwaliteit" verwerkt betrouwbare en zeer nauwkeurige gewichtswaarden van silo- en bunkerweegschalen via analoge en digitale krachtopnemers. De veldbehuizing met beschermingsklasse IP65 maakt een directe en veilige installatie mogelijk, ongeacht de omgevingsomstandigheden. De relaisuitgangen kunnen kleppen, bijv. voor bijvulprocessen, direct op locatie schakelen. Een geïntegreerd intrinsiek veilig veiligheidscircuit maakt het mogelijk om weegschalen rechtstreeks in gevaarlijke omgevingen aan te sluiten zonder extra barrières.
- Zeer nauwkeurige, betrouwbare en snelle verwerking van gewichtswaarden
- Handige en efficiënte aanpassing van de weegschaal binnen één minuut
- Wereldwijd onderhoud op afstand via servicefunctionaliteit op afstand
- Geïntegreerd display voor statusbewaking
- EasyFill® doseerfunctie bespaart programmeerwerk
- Installatie in omgevingen met explosiegevaar optioneel mogelijk
- Ondersteuning voor de meest gangbare wereldwijde veldbussen
Webinar: Affordable weighing made easy
Load cells and electronics for seamless integration into manual or fully automated manufacturing processes. In our product portfolio you will find the right solution for every requirement: from 100 l batching tanks to 1,000 t silos, from hygienic production environments to hazardous areas, from analogue to digital. We can do more than others Our engineering support offers you comprehensive support for projects involving container weighing technology and reduces your workload to a minimum.
Heb je hulp nodig bij het configureren van je weeg- of inspectieoplossing?
Stuur ons je vragen of verzoeken via het contactformulier of bel ons. We helpen je graag verder.
Veelgestelde vragen
Wat is de EasyFill-toepassing precies?
EasyFill is een softwaretoepassing voor het doseren van vloeistoffen, poeders en granulaten uit één component met een door de gebruiker te configureren setpoint. De individuele parameters zoals toleranties of overschrijdingscorrecties maken eenvoudig vullen mogelijk. Door de afvulregeling in de transmitter zelf kunnen er sneller nauwkeurige resultaten worden bereikt, omdat de transmissietijden wegvallen. De geïntegreerde digitale in- en uitgangen maken directe klepbediening mogelijk. De besturing van de functie is eenvoudig te integreren in besturingssystemen en de geprefabriceerde doseersequenties zorgen voor een foutloos proces en verminderen de testruns en programmeertijd.
Hoe werkt de toewijzing van Weegtransmitters via IP-adressen?
Er zijn drie flexibele oplossingen voor het toewijzen van het IP-adres: Het wordt handmatig gedefinieerd door de operator, overgenomen door de toegewezen DHCP-server of direct gedefinieerd door de Weegtransmitter zelf met behulp van het auto IP-protocol (169.254.x.x). Als het IP-adres niet bekend is bij automatische toewijzing, worden de apparaten automatisch weergegeven in de netwerkomgeving of kunnen ze worden opgezocht met behulp van de Minebea Intec Indicator Browser die wordt meegeleverd.
Hoe werkt de aanpassing?
De weegschaal kan op verschillende manieren worden gekalibreerd:
1. de klassieke kalibratie met gewichten, waarbij het dode gewicht en de kalibratiegewichten worden gewogen volgens de specificaties van de weegschaal.
2. met de geïntegreerde "Smart Calibration" functie kan de silo- en hopperweegschaal efficiënt worden afgesteld zonder gebruik te maken van gewichten. Hiervoor kunnen de dode lastwaarde en de load cell karakteristieken direct worden ingevoerd. We registreren de individuele loadceleigenschappen voor elke loadcel in het productieproces op het kalibratiecertificaat. Deze nauwkeurige kennis van de load cell maakt exact afstellen mogelijk.
Als de waarde van het dode gewicht niet bekend is (bijvoorbeeld uitgelezen uit een oud systeem), kan een gemengde vorm met weging van het dode gewicht en invoer van de eigenschappen van de krachtopnemer worden gebruikt. De dode lastwaarden kunnen generaties lang worden uitgelezen van al onze transmitters, waardoor het eenvoudig is om de elektronica te vervangen en gegevens over te dragen bij het moderniseren van systemen.
Hoe krijg ik nauwkeurige gewichtswaarden met de Link E Weegtransmitter?
Om nauwkeurige gewichtswaarden te verkrijgen met de Link E Weegtransmitter, is het belangrijk om de weegstaaf correct aan te sluiten en af te stellen. Zorg ervoor dat de weegstaaf correct is gemonteerd en uitgelijnd; onze installatiekits helpen u om de weegstaaf correct uit te lijnen. Het is ook belangrijk om de container te ontkoppelen; hij moet vrij staan en bijvoorbeeld pijpleidingen mogen geen krachtshunts vormen. De selectie van de juiste loadcel is ook cruciaal voor de exacte gewichtswaarde; het juiste ontwerp, de invoering van de belasting, de lineariteit en het belastingsniveau zijn doorslaggevend (maak je geen zorgen, we geven je graag advies).
Een goede bekabeling van het systeem mag ook niet worden vergeten, aangezien het kleinste signaal dat moet worden doorgegeven zich in het nano-volt bereik bevindt. De 6-draads technologie van de verlengkabel tussen de kabelbox en de zender corrigeert de spanningsverliezen door middel van een extra sense line.
Voer deze stappen en de afstelling zorgvuldig uit en u zult zien hoe nauwkeurig de zender de gewichtswaarden aan u doorgeeft.
Wat is een meetversterker of rekstrookmeetversterker?
Het woord rekstrookmeetversterker wordt vaak gebruikt als alternatief voor het woord Weegtransmitter. De term vindt zijn oorsprong in de oorspronkelijke functie van het omzetten/versterken van analoge weegcelsignalen in gestandaardiseerde analoge stroomuitgangen, bijv. 4-20 mA. Tegenwoordig worden de analoge weegsignalen gedigitaliseerd en verzonden via verschillende interfaces. Bovendien hebben ze nu ook softwarefunctionaliteiten zoals het schakelen van grenswaarden of vulregeling, dus hebben we besloten om ze "Weegtransmitters" te noemen.
Kan ik de analoge uitgang van de transmitter configureren voor mijn toepassing?
Ja, de analoge uitgangen kunnen worden geconfigureerd om te voldoen aan de eisen van uw specifieke toepassing of om te voldoen aan de Namur 43-vereisten.
Dit zorgt voor een betere integratie in de procesomgeving.
Er zijn bijvoorbeeld verschillende bereiken 0-20 of 4-20mA beschikbaar, maar de transmissie van de bruto- of nettowaarde kan ook worden ingesteld. Er kan ook verschillend gedrag worden gedefinieerd, bijvoorbeeld in geval van een fout.
Wat zijn de voordelen van DIN-rail montage bij het installeren van de Link E Weegtransmitter?
Montage op een DIN-rail biedt een ruimtebesparende en praktische optie voor het installeren van de Link E Weegtransmitter in een schakelkast of behuizing. Net als alle andere procescomponenten past de slanke kunststof behuizing netjes op de DIN-rail. Dit vergemakkelijkt de integratie in industriële omgevingen en zorgt voor een nette en snelle installatie. Ze kunnen zonder gereedschap op de draagrail worden gemonteerd, ze worden er gewoon "ingeklikt".
Zijn er zenders met geïntegreerde relaisuitgangen?
De PR5230 Weegtransmitter heeft 3 relaisuitgangen (1A) die direct ter plaatse kleppen kunnen schakelen. Bij gebruik van de geïntegreerde limietfunctie kunnen grenswaarden worden gedefinieerd en de bijbehorende relaisuitgangen worden geschakeld, waardoor het bijvoorbeeld mogelijk is om containers bij te vullen. De PR5230 heeft een groot aantal kabelwartels zodat alles aangesloten kan worden met IP65 bescherming.
Wat betekent de lineariteit van een weegschaal?
De lineariteit van een weegschaal is bepalend voor de nauwkeurigheid van de gewichtsmetingen. Enerzijds gaat het om de lineariteit van de elektronica, die bijvoorbeeld onder verschillende temperatuurinvloeden hetzelfde gedrag vertoont, anderzijds om de load cells en de constructie van de weegschaal, die mechanisch lineair reageren op verschillende gewichtswaarden. Er is sprake van goede lineariteit als het verloop van de gewichtscurve eerder een rechte lijn is dan een kromme en bij belasten en ontladen op dezelfde manier reageert.
Welk weegbereik wordt ondersteund door de Link E Weegtransmitter?
Het weegbereik van de Link E Weegtransmitter is afhankelijk van de aangesloten weegstaven.
De basisgegevens van de weegschaal worden tijdens het kalibreren gedefinieerd, d.w.z. de maximale gewichtswaarde, de afleesbaarheid/resolutie, de cijfers achter de komma en, met de in te stellen meetsnelheid, ook de snelheid van gewichtsgeneratie. Dit kan worden aangepast met filterinstellingen, bijvoorbeeld voor onstabiele omgevingen.
In welke eenheden kan de gewichtswaarde worden omgerekend?
De zenders kunnen de gewichtswaarde in verschillende eenheden weergeven. Dit wordt ook bepaald tijdens het kalibreren. Conversie naar de klassieke kg, g, t zijn de meest voorkomende toepassingen.
Welke voedingsspanning is vereist voor de Link E Weegtransmitter?
De vereiste voedingsspanning is 24 VDC. Dit is de gestandaardiseerde spanning die vaak in schakelkasten wordt gebruikt. Als u een 230 V toepassing hebt, is de PR 5230 zender of de X3 weegindicator voor schakelkastinstallatie een goede optie.
Hoe beïnvloedt de meetsnelheid de afleesbaarheid en weegprestaties van het apparaat?
De meetsnelheid van de Link E Weegtransmitter bepaalt hoe snel het apparaat de gewichtswaarden registreert en bijwerkt. Een hogere meetsnelheid kan de leesbaarheid en weegprestaties verbeteren, vooral bij toepassingen waarbij snelle gewichtsveranderingen moeten worden geregistreerd. De keuze van de juiste meetsnelheid hangt af van de specifieke eisen van uw toepassing.
Hoe worden de zenders geconfigureerd of op afstand bediend?
Sommige zenders kunnen rechtstreeks in de browser worden geconfigureerd of met behulp van een hulpmiddel voor bediening op afstand "VNC" via de netwerkinterface. VNC maakt de bediening van een "virtueel" apparaat mogelijk, maar kan ook worden gebruikt om een secundair beeldscherm op een pc of een bedieningsterminal te realiseren. Deze tool kan ook worden geïnstalleerd op mobiele tablets, waardoor de bediening een compleet nieuwe gebruikerservaring wordt. Alle zenders hebben een geïntegreerde webserver die uitgebreide servicefuncties, diagnosehulp of software-updates mogelijk maakt. Afhankelijk van de netwerktoegang kan de netwerkinterface natuurlijk ook op afstand worden gebruikt.
