Transmisión y visualización precisa del peso: nuestros transmisores de peso
Nuestras células de carga de alta calidad le proporcionan una medición de peso fiable y extremadamente precisa. Sin embargo, para poder utilizar esta información de forma eficaz en sus procesos de producción, las señales analógicas de las células de carga deben registrarse y transmitirse al sistema de control de producción. Para ello, tiene a su disposición diferentes sistemas electrónicos de pesaje, como transmisores, indicadores y controladores de peso.
Los transmisores de peso son dispositivos electrónicos especializados en pesaje que suelen instalarse en el interior de armarios de control. Nuestros transmisores de peso pueden utilizarse para conectar básculas de contenedores o silos a un sistema de control de procesos. Los transmisores de peso son responsables de la transmisión fiable de los datos de medición. Los indicadores de pesaje también disponen de una serie de botones para su manejo y de pantallas en las que pueden mostrarse los valores de peso. Los controladores de pesaje van un paso más allá y permiten el control independiente y la automatización de los procesos de pesaje con la ayuda de diversos paquetes de aplicaciones.
En este artículo, nos gustaría explicarle cómo funcionan nuestros transmisores de peso y qué ventajas ofrecen en sus aplicaciones.
![[Translate to Español:]](/fileadmin/_processed_/1/0/csm_weight-transmitter-pr-5220_08664c858f.png "[Translate to Español:]")
Todo de un mismo proveedor
Le proporcionamos todos los componentes para el pesaje de tolvas y silos de un solo proveedor, ya sean células de carga, kits de instalación, electrónica de pesaje o accesorios. Le apoyamos durante todo el proceso de planificación: desde la consulta inicial hasta la puesta en marcha y el mantenimiento.
Link E transmisor de peso
Como transmisor de peso para células de carga de galgas extensométricas analógicas, el Link E dispone de una pantalla táctil de alto contraste en la que toda la información y los ajustes son visibles y fáciles de encontrar en todo momento. Se puede configurar sin software adicional a través de un navegador web estándar. La "calibración inteligente" permite el ajuste sin pesas. Esto minimiza los tiempos de instalación y acceso.
Además, el Link E ofrece una selección de nueve interfaces comunes para todas las áreas de aplicación, incluyendo Modbus-TCP, Profibus, ProfiNet, DeviceNet o Ethernet/IP. El Link E es la evolución lógica del exitoso transmisor de peso PR 5211.
- Eficaz transmisor de peso con pantalla táctil
- Valores de peso rápidos y precisos
- Control de tres entradas/salidas digitales
- Instalación rápida y sencilla a través del navegador web
- Montaje con ahorro de espacio en carriles DIN de sombrero alto
- Compatible con los buses de campo globales más comunes
Transmisor de peso PR 5220
El transmisor de peso de calidad alemana PR 5220 procesa de forma fiable y rápida los valores de peso de las básculas de silos y contenedores mediante células de carga analógicas y digitales. La conexión en red permite un manejo, una instalación y un mantenimiento sencillos. El protocolo Modbus TCP integrado transmite los valores de peso a sistemas de PC o controladores de procesos.
- Procesamiento de valores de peso de alta precisión, fiable y rápido
- Ajuste cómodo y eficaz de la báscula en un minuto
- Mantenimiento global a distancia mediante la función de servicio remoto
- La función de dosificación EasyFill® ahorra esfuerzo de programación
- Montaje con ahorro de espacio en carriles DIN de sombrero alto
- Compatible con los buses de campo globales más comunes

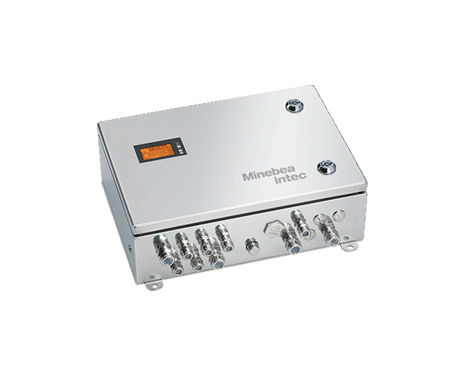

Transmisor de peso PR 5230
El transmisor de peso de calidad alemana PR 5230 procesa valores de peso fiables y de alta precisión de básculas de silo y tolva mediante células de carga analógicas y digitales. La carcasa de campo con clase de protección IP65 permite una instalación directa y segura independientemente de las condiciones ambientales. Las salidas de relé pueden conmutar válvulas, por ejemplo para procesos de llenado, directamente in situ. Un circuito de protección de seguridad intrínseca integrado permite la conexión de básculas instaladas directamente en zonas peligrosas sin necesidad de utilizar barreras adicionales.
- Procesamiento de valores de peso de alta precisión, fiable y rápido
- Ajuste cómodo y eficaz de la báscula en un minuto
- Mantenimiento global a distancia mediante la función de servicio remoto
- Pantalla integrada para controlar el estado
- La función de dosificación EasyFill® ahorra esfuerzo de programación
- Posibilidad de instalación en atmósferas potencialmente explosivas
- Compatible con los buses de campo globales más comunes
Webinar: Affordable weighing made easy
Load cells and electronics for seamless integration into manual or fully automated manufacturing processes. In our product portfolio you will find the right solution for every requirement: from 100 l batching tanks to 1,000 t silos, from hygienic production environments to hazardous areas, from analogue to digital. We can do more than others Our engineering support offers you comprehensive support for projects involving container weighing technology and reduces your workload to a minimum.
¿Necesita ayuda para configurar su solución de pesaje o inspección?
Envíenos sus preguntas o peticiones a través del formulario de contacto o llámenos. Estaremos encantados de ayudarle.
Para más información Artículo técnico y seminario web
Artículo técnico: Cómo las células de carga y la electrónica de pesaje convierten los contenedores en básculas.
En el panorama industrial actual, los integradores de sistemas y fabricantes de recipientes de proceso se enfrentan a exigencias cada vez mayores de precisión, eficiencia y calidad. La integración de células de carga como solución para fabricantes de equipos originales (OEM) ofrece a estas empresas una forma versátil y potente de proporcionar seguridad de proceso a sus clientes, al tiempo que optimizan sus propios productos y servicios.
Webinar: Loadcell as central heart of weighing
This webinar provides in-depth insights into the portfolio of Load Cells and weighing electronics of Minebea Intec. This will be presented on a practical base by using examples of realized weighing applications to illustrate the benefits of the shown products. Basic introduction about a weighing system in general.
- Introduction of Load Cells and weight transmitter portfiolio incl. application areas
- Realized weighing applications and benefits of Minebea Intec weighing solutions
Preguntas más frecuentes
¿Qué es exactamente la aplicación EasyFill?
EasyFill es una aplicación de software para la dosificación monocomponente de líquidos, polvos y granulados con un valor de consigna configurable por el usuario. Los parámetros individuales, como las tolerancias o las correcciones por rebasamiento, permiten un llenado sencillo. El control del llenado dentro del propio transmisor permite obtener resultados precisos con mayor rapidez, ya que se eliminan los tiempos de transmisión. Las entradas y salidas digitales integradas permiten el control directo de la válvula. El control de la función es fácil de integrar en los sistemas de control y las secuencias de dosificación prefabricadas permiten un proceso sin errores y reducen las pruebas y el tiempo de programación.
¿Cómo funciona la asignación de transmisores de peso mediante dirección IP?
Existen tres soluciones flexibles para asignar la dirección IP: La define manualmente el operador, la asume el servidor DHCP asignado o la define directamente el propio transmisor de peso mediante el protocolo auto IP (169.254.x.x). Si en la asignación automática no se conoce la dirección IP, los aparatos se muestran automáticamente en el entorno de red o se pueden buscar con el Minebea Intec Indicator Browser incluido en el volumen de suministro.
¿Cómo funciona el ajuste?
La báscula puede calibrarse de varias maneras:
1. la calibración clásica con pesas, en la que el peso muerto y las masas de calibración se pesan de acuerdo con las especificaciones de la báscula.
2. la función integrada "Smart Calibration" permite un ajuste eficaz de la báscula de silo y tolva sin utilizar pesas. Para ello, el valor de la carga muerta y las características de la célula de carga pueden introducirse directamente. Registramos las características individuales de cada célula de carga en el proceso de producción en el certificado de calibración. Este conocimiento preciso de la célula de carga permite un ajuste exacto.
Si no se conoce el valor del peso muerto (por ejemplo, se ha leído de un sistema antiguo), puede utilizarse un forma mixta con la adquisición del peso muerto y la introducción de las características de la célula de carga. Los valores del peso muerto pueden leerse en todos nuestros transmisores desde hace generaciones, lo que facilita la sustitución de la electrónica y la transferencia de datos al modernizar los sistemas.
¿Cómo puedo obtener valores de peso precisos con el transmisor de peso Link E?
Para obtener valores de peso precisos con el transmisor de peso Link E, es importante conectar y ajustar correctamente la célula de carga. Asegúrese de que la célula de carga está correctamente montada y alineada; nuestros kits de instalación le ayudarán a alinearla correctamente. También es importante desacoplar el contenedor; debe permanecer en pie libremente y las tuberías, por ejemplo, no deben formar derivaciones de fuerza. La selección de la célula de carga correcta también es crucial para el valor de peso exacto; el diseño correcto, la introducción de la carga, la linealidad y el nivel de carga son decisivos (no se preocupe, estaremos encantados de asesorarle).
Tampoco debe olvidarse un buen cableado del sistema, ya que la señal más pequeña que debe transmitirse se encuentra en el rango de los nanovoltios. La tecnología de 6 conductores del cable alargador entre la caja de cables y el transmisor corrige las pérdidas de tensión mediante una línea sensora adicional.
Realice estos pasos y el ajuste con cuidado y verá con qué precisión el transmisor le transmite los valores de peso.
¿Qué es un amplificador de medida o un amplificador de medida de galgas extensométricas?
La palabra amplificador de medida de galgas extensométricas se utiliza a menudo como alternativa a la palabra transmisor de peso. El término tiene su origen en la función original de convertir/amplificar las señales analógicas de las células de carga en salidas analógicas de corriente normalizadas, por ejemplo 4-20 mA. En la actualidad, las señales de pesaje analógicas se digitalizan y transmiten a través de diversas interfaces. Además, ahora también disponen de funcionalidades de software como la conmutación de valores límite o el control de llenado, por lo que hemos decidido denominarlos "transmisores de peso".
¿Puedo configurar la salida analógica del transmisor para mi aplicación?
Sí, las salidas analógicas pueden configurarse para adaptarse a los requisitos de su aplicación específica o para cumplir los requisitos de Namur 43.
Esto permite una mejor integración en el entorno del proceso.
Por ejemplo, se dispone de diferentes rangos 0-20 o 4-20 mA, pero también se puede configurar la transmisión del valor bruto o neto. También se pueden definir diferentes comportamientos, por ejemplo, en caso de error.
¿Cuáles son las ventajas del montaje en carril DIN al instalar el transmisor de peso Link E?
El montaje en carril DIN permite instalar el transmisor de peso Link E en un armario de distribución o en una carcasa de forma práctica y ahorrando espacio. Al igual que el resto de componentes de proceso, la delgada carcasa de plástico encaja perfectamente en el carril DIN. Esto facilita la integración en entornos industriales y garantiza una instalación limpia y rápida. Pueden montarse en el carril DIN sin necesidad de herramientas, simplemente se encajan.
¿Hay transmisores que tengan salidas de relé integradas?
El transmisor de peso PR5230 tiene 3 salidas de relé (1A) que pueden conmutar válvulas directamente in situ. Si se utiliza la función de límite integrada, se pueden definir valores límite y conmutar las salidas de relé correspondientes, lo que permite, por ejemplo, rellenar recipientes. El PR5230 dispone de un gran número de prensaestopas para que todo pueda conectarse con protección IP65.
¿Qué significa la linealidad de un sistema de pesaje de una báscula?
La linealidad de una báscula es decisiva para la precisión de las mediciones de peso. Por un lado, se trata de la linealidad de la electrónica, que muestra el mismo comportamiento bajo diferentes influencias de temperatura, por ejemplo, y, por otro, de las células de carga y la construcción de la báscula, que reaccionan mecánicamente de forma lineal a diferentes valores de peso. Se consigue una buena linealidad cuando el gradiente de la curva de peso es más una línea recta que una curva y reacciona de la misma manera cuando se carga y cuando se descarga.
¿Qué rango de pesaje admite el transmisor de peso Link E?
El rango de pesaje del transmisor de peso Link E depende de las células de carga conectadas. Los datos básicos de la báscula se definen durante la calibración, es decir, el valor de peso máximo, la legibilidad/resolución, los decimales y, con la velocidad de medición que se ajuste, también la velocidad de generación de peso. Esto puede ajustarse mediante ajustes de filtro, por ejemplo, para entornos inestables.
¿En qué unidades se puede convertir el valor del peso?
Los transmisores pueden mostrar el valor del peso en distintas unidades. Esto también se determina durante la calibración. La conversión a las clásicas kg, g, t son las aplicaciones más comunes.
¿Qué tensión de alimentación necesita el transmisor de peso Link E?
La tensión de alimentación necesaria es de 24 V CC. Esta es la tensión normalizada que se suele utilizar en los armarios de control. Si tiene una aplicación de 230 V, el transmisor PR 5230 o el indicador de pesaje X3 para instalación en armario de control es una buena opción.
¿Cómo influye la velocidad de medición en la legibilidad y el rendimiento de pesaje del dispositivo?
La velocidad de medición del transmisor de peso Link E determina la rapidez con la que el dispositivo registra y actualiza los valores de peso. Una velocidad de medición más alta puede mejorar la legibilidad y el rendimiento del pesaje, especialmente en aplicaciones en las que es necesario registrar cambios de peso rápidos. La elección de la velocidad de medición correcta depende de los requisitos específicos de su aplicación.
¿Cómo se realiza la configuración o el servicio remoto de los transmisores?
Algunos de los transmisores pueden configurarse directamente en el navegador o mediante una herramienta de funcionamiento remoto "VNC" a través de la interfaz de red. VNC permite el funcionamiento de un dispositivo "virtual", pero también puede utilizarse para realizar una pantalla secundaria basada en PC o un terminal operativo. Esta herramienta también puede instalarse en tabletas móviles, lo que convierte el manejo en una experiencia de usuario completamente nueva. Todos los transmisores disponen de un servidor web integrado que permite ampliar las funciones de servicio, las ayudas al diagnóstico o las actualizaciones de software. Dependiendo del acceso a la red, la interfaz de red también puede utilizarse a distancia.
