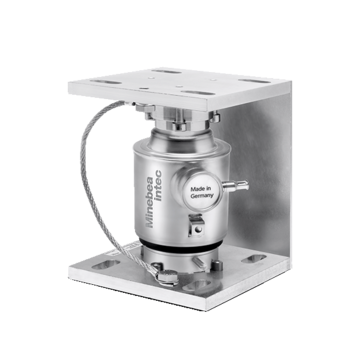

Celle di carico PR 6221
La cella di carico PR 6221 è stata progettata appositamente per l'uso nelle pese a ponte e può essere aggiornata a una soluzione digitale.
Dettagli del prodotto Cella di carico per pese a ponte PR 6221
La cella di carico PR 6221 è prodotta in Germania con la massima cura. La sua alta qualità garantisce risultati precisi, una lunga durata e riduce i costi a medio termine. La loro eccezionale precisione e durata riducono i costi di servizio e di calibrazione e aiutano a mantenere i tempi di inattività al minimo. In combinazione con il convertitore Connexx®, la PR 6221 diventa una soluzione digitale. Sviluppata per le condizioni ambientali più difficili la cella di carico può sopportare anche un'immersione in acqua ad 1,5 m di profondità e più di 10.000 ore di durata. I kit di installazione e le scatole di cavi abbinati completano la gamma.
Applicazioni
- Controllo della quantità di riempimento
- Riempimento e dosaggio
- Pesatura
Certificazioni
- ATEX
- FM
- IEC-EX
- NTEP
- OIML
Specifiche
Tipo di prodotto
- Cella di carico
- Cella di carico per pesa a ponte
Gestione del prodotto
Solo in combinazione con prodotti per pese a ponte
Grado di protezione IP
PR 6221: IP 68 / IP 69
Connexx: IP 65 / IP 68
Materiale
Alloggiamento: 1.4301 (DIN EN 10088-3)
Convertitore Connexx
Grazie al convertitore Connexx® la cella di carico PR 6221 offre svariati vantaggi e numerose opportunità:
- La variante digitale permette rapidi tempi di misura del segnale
- Grazie alla comunicazione basata su bus di campo non occorre alcuna scatola di giunzione
- Con CANopen sono possibili lunghezze cavi sino ad un massimo di 200 m
- I singoli valori di peso disponibili per ogni cella di carico comportano una messa in funzione rapida permettendo una semplice identificazione delle celle di carico difettose
Elevata forza antagonista
Durante il transito sulla pesa a ponte le forze applicate portano ad una deflessione della cella di carico. La forza antagonista assicura che la cella di carico ritorni nella sua posizione centrale di riposo il più rapidamente possibile.
Massima protezione antifulmine
Le celle di carico per pese a ponte PR 6221 soddisfano i requisiti previsti
- Corrente impulsiva da fulmine (Imax = 100 kA) 10 µs/350 µs (classe di protezione antifulmine III) secondo DIN EN 62475
- Tensione impulsiva da fulmine (Umax = 1.000 kV) 1,2 µs/50 µs secondo DIN EN/IEC 60060-1
Grazie alla protezione contro sovratensioni, al collegamento equipotenziale, alla protezione del circuito di misura e all'utilizzo delle scatole di giunzione dei cavi e agli indicatori Minebea Intec, le celle di carico analogiche sopportano tensioni fino ad almeno 1.000 kV e correnti fino a 100 kA senza danni.
Risparmio di tempo con matched output
L'impedenza d'uscita (Ro) e il valore caratteristico (Cn) delle celle di carico rientrano, individualmente e insieme, all’interno di una stretta tolleranza (= matched output). In questo modo si elimina la necessità della correzione elettrica degli angoli ed è necessaria solo una compensazione meccanica dell'altezza.
Hai bisogno di aiuto per configurare la tua soluzione di pesatura o ispezione?
Inviaci semplicemente le tue domande o richieste tramite il modulo di contatto o chiamaci. Saremo felici di aiutarti.
Richiedi una consulenza
Best Practice
- Punti chiave
- Sfida
- Soluzione
- Cliente

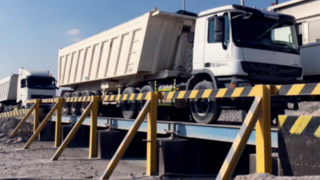

Prova di resistenza in una cava Una bilancia per camion, solida come un roccia - con le celle di carico di Minebea Intec
Punti chiave
Stevin Rock è un operatore di estrazione leader nel Medio Oriente, specializzato negli aggregati di calcare, roccia lavica, calcestruzzo e asfalto di tre cave, che fornisce principalmente il settore edile e immobiliare della regione. Nella cava di Stevin Rock di Fujaira, gli autocarri vengono caricati con 110 tonnellate di pietre in 400 singole operazioni di pesatura giornaliere.
Per saperne di più sulla sfida
Sfida
La cava “Stevin Rock” nell’Emirato di Fujaira rappresenta un ambiente che è un vero banco di prova per una cella di carico per pesa a ponte. Le temperature vanno dai 15 ai 55°C durante l’anno, con camion che caricano fino a 110 tonnellate di pietre. La frequenza di 400 singole operazioni di pesatura giornaliere, sette giorni a settimana, richiede il massimo all’apparecchiatura installata e interessata dall’estrazione e dalla pesatura degli aggregati di calcare, roccia lavica, calcestruzzo e asfalto.
Maggiori informazioni sulla soluzione
Soluzione

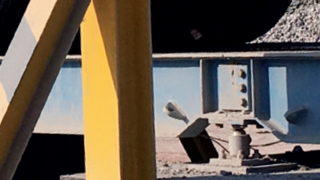

Per soddisfare gli elevati requisiti, Danway Emirates ha installato una pesa a ponte con componenti Minebea Intec alla Stevin Rock nel 2015. La cella di carico analogica PR 6221 garantisce risultati di misurazione precisi ed è caratterizzata da durata ed eccezionale affidabilità - anche nelle condizioni ambientali estreme dell'emirato di Fujairah.
Maggiori informazioni sul cliente
Cliente
L‘azienda Stevin Rock è stata fondata nel 1975 come società interamente controllata dell‘impresa di ingegneria civile olandese Volker Stevin. Negli anni, si è concentrata sempre più sulla produzione di pietre di grandi dimensioni, solitamente impiegate nel campo dei frangiflutti. Nel 2007 si è unita a Ras Al Khaimah Rock Company (RAK Rock), divenendo una delle aziende di escavazione più grandi al mondo.
Soluzioni per l'industria I nostri prodotti per i vostri processi di produzione
I nostri sistemi e servizi sono orientati alle esigenze dei nostri clienti di svariati settori industriali. In questo modo vi assicuriamo che con Minebea Intec potete progettare i vostri processi di produzione in modo sicuro ed efficiente senza dover scendere a compromessi. Questo inizia con le caratteristiche dei singoli prodotti e prosegue con l'adempimento degli standard globali.
- Agrario
- Materiali da costruzione
- Chimico
- Cosmetica
- Alimentare e bevande
- Macchinari
- Farmaceutico
- Prodotti dolciari
- Plastica
- Lattiero-Caseario
Agrario
Il portafoglio di prodotti Minebea Intec per la pesatura e il rilevamento di corpi estranei offre soluzioni di alta qualità per l'industria agricola.
Le nostre soluzioni per l'industria agrario
Materiali da costruzione
Minebea Intec offre una vasta gamma di soluzioni di pesatura robuste e affidabili per l'industria dei materiali da costruzione.
Le nostre soluzioni per l'industria edile
Chimico
Minebea Intec offre tecnologie di pesatura e ispezione innovative e robuste per l'industria chimica.
Le nostre soluzioni per l'industria chimico
Cosmetica
Per soluzioni di dosaggio, selezione, riempimento e pesatura di alta qualità nell'industria cosmetica, Minebea Intec è un partner affidabile.
Le nostre soluzioni per l'industria cosmetica
Alimentare e bevande
Minebea Intec è un partner affidabile per il controllo della qualità nell'industria alimentare e delle bevande.
Le nostre soluzioni per l’industria alimentare e delle bevande
Macchinari
Minebea Intec è un partner affidabile per soluzioni di pesatura e ispezione di alta qualità nella costruzione di macchinari, attrezzature e impianti.
Le nostre soluzioni per l'industria della macchinari / OEM
Farmaceutico
Minebea Intec ha decenni di esperienza nella fornitura di tecnologie di alta qualità ai produttori farmaceutici di tutto il mondo.
Le nostre soluzioni per l'industria farmaceutica![[Translate to Italiano:]](/fileadmin/minebea_intec/01_header_images/01_02_contentheader/industries-confectionery-header.jpg "[Translate to Italiano:]")
Prodotti dolciari
Sia per la pesatura che per il rilevamento di oggetti estranei, le tecnologie Minebea Intec assicurano processi affidabili nell'industria dolciaria.
Le nostre soluzioni per l’industria dolciaria
Plastica
I prodotti Minebea Intec garantiscono risultati di misurazione altamente precisi e affidabili per la lavorazione della plastica.
Le nostre soluzioni per l'industria della plastica
Lattiero-Caseario
Minebea Intec offre soluzioni di pesatura industriale e di ispezione di alta qualità per l'industria della lavorazione del latte.
Le nostre soluzioni per l'industria lattiero-caseariaMediacenter
| Categoria | Nome del file | Dimensione del file | Tipo di file | ||
|---|---|---|---|---|---|
| Best Practices | |||||
| Best Practices | Best Practice // Una pesa a ponte robusta, grazie alle celle di carico di Minebea Intec | 1,39 MB | |||
| Brochure | |||||
| Brochure | Brochure // Componenti per pese a ponte | 4,67 MB | |||
| Manuale | |||||
| Manuale | Weighbridge Load Cell PR 6221 | 7,45 MB | |||
| Mounting kits PR 6021/01, ../03, ../05, ../07 | 1,24 MB | ||||
| Scheda tecnica | |||||
| Scheda tecnica | Scheda tecnica // Cella di carico per pese a ponte PR 6221, convertitore ConnexxR, kit di montaggio e scatole di giunzione PR 6021 | 1,85 MB | |||
| Video | |||||
| Video | Componenti per pesa a ponte | 11 B | youtube | ||
Contattaci
Prodotti correlati
Celle di carico

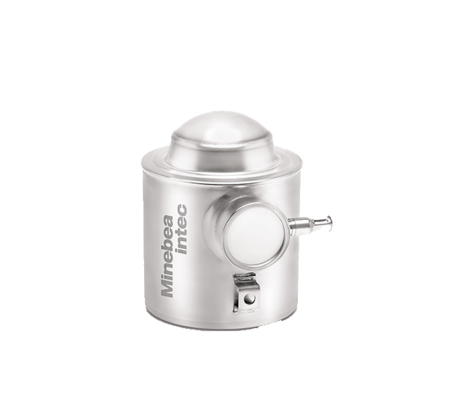

Pendeo® Truck
