Capteurs de pesage PR 6221
Le capteur de charge PR 6221 a été spécialement conçue pour être utilisée dans les ponts-bascule et peut être mis à niveau vers une solution numérique.
Détails du produit Capteur de charge pour pont-bascules PR 6221
Le capteur de charge PR 6221 est fabriqué en Allemagne avec le plus grand soin. Sa haute qualité garantit des résultats précis, une longue durée de vie et réduit les coûts à moyen terme. Leur précision et leur durabilité exceptionnelles permettent de réduire les coûts d'entretien et d'étalonnage et de limiter les temps d'arrêt. En combinaison avec le convertisseur Connexx®, le PR 6221 devient une solution numérique. Développé pour les conditions environnementales les plus difficiles le capteur de charge peut même résister à une immersion dans l'eau d'une profondeur de 1,5 m et à une durée de plus de 10 000 heures. Des kits d'installation et des boîtes à câbles assortis complètent la gamme.
Applications
- Contrôle du niveau de remplissage
- Remplissage et dosage
- Pesage
Certifications
- ATEX
- FM
- IEC-EX
- NTEP
- OIML
Spécifications
Type de produit
- Capteur de charge
- Cellule de pesée de véhicule
Manipulation du produit
Uniquement en combinaison avec des composants appropriés à l'échelle du véhicule
Classe de protection IP
PR 6221: IP 68 / IP 69
Connexx: IP 65 / IP 68
Matériau
Boîtier : 1.4301 (DIN EN 10088-3)
Convertisseur Connexx
Doté du convertisseur Connexx®, le capteur de chargePR 6221 ouvre la voie à de nombreuses possibilités :
- La version numérique garantit des temps de propagation rapides des signaux
- L’utilisation d’une communication par bus de terrain ne nécessite aucune boîte de jonctions
- CANopen permet de très longues voies de communications allant jusqu’à 200 m
- Les valeurs de poids disponibles individuellement pour chaque capteur de chargepermettent une mise en service rapide et facilitent l’identification des capteurs de pesage défectueux
Force de rappel puissante
Lors de la charge du pont-bascule, les forces qui s’exercent entraînent une déviation du capteur de pesage. La force de rappel permet de recentrer le plus rapidement possible le capteur de chargedans sa position de repos.
Protection maximale contre la foudre
Les capteurs de charge pour pont-bascule PR 6221 satisfont aux exigences.
- Courant de foudre (Imax = 100 kA) 10 µs/350 µs (classe de protection parafoudre III) selon la norme DIN EN 62475
- Tension de foudre (Umax = 1 000 kV) 1,2 µs/50 µs selon la norme DIN EN/IEC 60060-1
En matière de protection correcte contre les surtensions, de compensation de potentiel et de protection de la ligne de mesure, les capteurs de charge analogiques couplés aux boîtes de jonction et indicateurs Minebea Intec résistent à des tensions d’au moins 1 000 kV et à des courants jusqu’à 100 kA sans dommage.
Gain de temps grâce à la technologie Matched Output
La résistance de sortie (Ro) et la sensibilité (Cn) des capteurs de pesage se situent individuellement et conjointement dans une bande de tolérance réduite (= matched output). La correction d’angle électrique est donc superflue et seul l’équilibrage mécanique de la hauteur est nécessaire.
Vous avez besoin d'aide pour configurer votre solution de pesage ou d'inspection ?
Envoyez-nous simplement vos questions ou demandes via le formulaire de contact ou appelez-nous. Nous serons heureux de pouvoir vous aider.
Demander une consultation
Best Practice
- Données essentielles
- Défi
- Solution
- Client

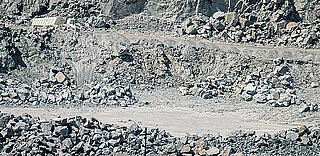

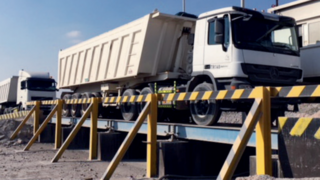

Test d'endurance dans la carrière Un pont-bascule aussi solide qu'une roche - avec les capteur de charge de Minebea Intec
Données essentielles
Stevin Rock est le principal exploitant de carrières au Moyen-Orient et est spécialisé dans le calcaire, le gabbro, le béton et les agrégats d’asphalte issus de trois carrières. Il assiste principalement les secteurs de la construction et de l’immobilie. Dans la carrière de Stevin Rock à Fujaïrah, les camions transportent des chargements de 110 tonnes de pierres dans le cadre de 400 opérations de pesage quotidiennes.
En savoir plus sur le défi
Défi
L’environnement dans lequel se trouve la carrière « Stevin Rock », dans l’émirat de Fujaïrah, constitue un défi de taille pour un pont-bascule. La plage de températures s’étend de 15 à 55 °C pendant l’année, et le chargement des véhicules peut atteindre 110 tonnes de pierres. La fréquence de 400 opérations de pesage par jour, sept jours sur sept, est particulièrement exigeante pour l’équipement d’extraction et de pesage de calcaire, de gabbro, de béton et d’agrégats d’asphalte.
En savoir plus sur la solution
Solution

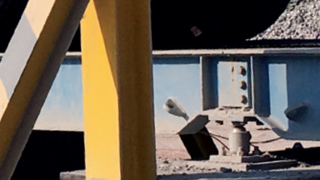

Pour répondre aux exigences élevées, Danway Emirates a installé un pont-bascule avec des composants Minebea Intec à Stevin Rock en 2015. Le capteur analogique PR 6221 garantit des résultats de mesure précis et se caractérise par sa durabilité et sa fiabilité exceptionnelle, même dans les conditions environnementales extrêmes de l'émirat de Fujairah.
En savoir plus sur le client
Client
Stevin Rock a été fondé en 1975. Il s’agit d’une filiale en propriété exclusive de l’entreprise néerlandaise de génie civil Volker Stevin. Au fil des années, l’entreprise a de plus en plus axé ses activités sur la production de pierres de grande taille, principalement utilisées pour l’installation de brise-lames. Elle a fusionné en 2007 avec Ras Al Khaimah Rock Company (RAK Rock), devenant ainsi l’une des entreprises d’exploitation de carrières les plus importantes au monde.
Solutions pour l'industrie
- Agriculture
- Matériaux de construction
- Produits chimiques
- Cosmétiques
- Alimentaire et boissons
- Machines / OEM
- Produits pharmaceutiques
- Confiserie
- Plastiques
- Laiteries
Agriculture
La vaste gamme de produits de Minebea Intec pour le pesage et la détection de corps étrangers offre des solutions idéales pour l'industrie agricole.
Nos solutions pour l'industrie agricole
Matériaux de construction
Minebea Intec offre une large gamme de solutions de pesage robustes et fiables pour l'industrie des matériaux de construction.
Nos solutions pour l'industrie des matériaux de construction
Produits chimiques
Minebea Intec propose des technologies de pesage et d'inspection innovantes et robustes pour l'industrie chimique.
Nos solutions pour l'industrie chimique
Cosmétiques
Pour des solutions de dosage, de tri, de remplissage et de pesage de haute qualité dans l'industrie cosmétique, Minebea Intec est un partenaire fiable.
Nos solutions pour l'industrie cosmétique
Alimentaire et boissons
Minebea Intec est un partenaire fiable pour le contrôle de la qualité dans l'industrie alimentaire et des boissons.
Nos solutions pour l’industrie alimentaire et des boissons
Machines / OEM
Minebea Intec est un partenaire fiable pour vos solutions de pesage et de contrôle dans la construction de machines, d'équipements et d'installations.
Nos solutions pour les machines / OEM
Produits pharmaceutiques
Minebea Intec possède des décennies d'expérience dans la fourniture de technologies de haute qualité aux fabricants de produits pharmaceutiques du monde entier.
Nos solutions pour l'industrie pharmaceutique![[Translate to Français:]](/fileadmin/minebea_intec/01_header_images/01_02_contentheader/industries-confectionery-header.jpg "[Translate to Français:]")
Confiserie
Minebea Intec garantit des processus fiables afin de peser des produits ou de détecter des corps étrangers dans l'industrie de la confiserie.
Nos solutions pour l'industrie de la confiserie
Plastiques
Les produits Minebea Intec garantissent des résultats de mesure très précis et fiables pour la transformation des matières plastiques.
Nos solutions pour l'industrie plastique
Laiteries
Minebea Intec propose des solutions de pesage et de contrôle industriels de haute qualité pour l'industrie de transformation des produits laitiers.
Nos solutions pour l’industrie laitièreMediacenter
| Catégorie | Nom du fichier | Taille du fichier | Type de fichier | ||
|---|---|---|---|---|---|
| Best Practices | |||||
| Best Practices | Bonnes pratiques // Un pont-bascule solide comme un roc grâce aux capteurs de pesage de Minebea Intec | 1,39 MB | |||
| Brochure | |||||
| Brochure | Brochure // Ponts bascules | 3,75 MB | |||
| Brochure // Composants pour ponts-bascules | 4,68 MB | ||||
| Manuel | |||||
| Manuel | Weighbridge Load Cell PR 6221 | 7,45 MB | |||
| Mounting kits PR 6021/01, ../03, ../05, ../07 | 1,23 MB | ||||
| Fiche technique | |||||
| Fiche technique | Fiche technique // Capteur de pesage pour ponts-bascules PR 6221, convertisseur ConnexxR, kits de montage et boites de jonction PR 6021 | 1,85 MB | |||
| Vidéo | |||||
| Vidéo | Composants de pont-bascule | 11 B | youtube | ||
Contactez-nous
Produits connexes
Capteurs de pesage

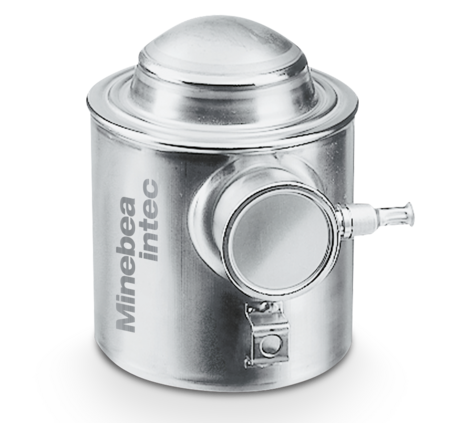

Pendeo® Truck
